آموزش نحوه کنترل نامنظمی پیچشی در ایتبس به صورت گام به گام

اگر قبل از تائید طرح نهایی سازه، نامنظمی پیچشی آن را کنترل نکرده اید منتظر برگشت طرح خود از سمت کنترلر نظام مهندسی باشید. کنترل نامنظمی پیچشی در ایتبس یکی از مهم ترین کنترل های سازه ای است که می تواند تغییرات زیادی در طراحی سازه شما ایجاد کند.

در این مقاله جامع ابتدا مفهوم پیچش در سازه را بیان خواهیم کرد و در نهایت نامنظمی پیچشی در ایتبس را به صورت تصویری و گام به گام کنترل خواهیم کرد.



با مطالعه این مقاله چه می آموزیم؟

1. مفهوم پیچش در ساختمان

پیچش در ساختمان‌ها به دلیل فاصله مرکز جرم از مرکز سختی طبقات، هنگام وقوع زلزله ایجاد می‌شود. همانطور که می‌دانید مرکز جرم و مرکز سختی در سازه در واقع نقطه هایی می باشند که به ترتیب برآیند نیروی زلزله و برآیند نیروهای مقاوم سازه در آن ها ایجاد می شوند، در نتیجه با فاصله گرفتن مرکز سختی از مرکز جرم به جای اینکه این دو نیرو (نیروی زلزله و نیروی مقاوم) یکدیگر را خنثی کنند، کوپل نیرو تشکیل داده و باعث ایجاد پیچش در سازه می‌شوند.

پیچش در ساختمان می‌تواند سبب خسارت به المان‌های سازه‌ای و غیرسازه ای و حتی خرابی آن‌ها گردد. در شکل زیر، دو نمونه از خرابی ساختمان در اثر وقوع پیچش حین زلزله قابل مشاهده می‌باشد.

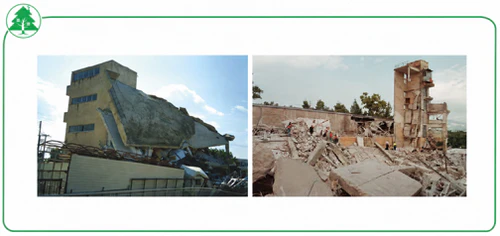

آسیب به ساختمان در اثر پیچش

شکل 1 فروریزش ساختمان‌ها در اثر پیچش در زلزله آتن، سال 1999



توضیح پیچش در سازه را با یک مثال شروع می‌کنیم. یک تاب را تصور کنید که با دو طناب به‌صورت متقارن و با طول­های برابر، به درختی بسته شده است؛ وقتی شما می­خواهید سوار تاب شوید باید وسط آن بنشینید و شروع به تاب خوردن کنید؛ در غیر این صورت تاب می­پیچد و تعادل شما بر هم می­خورد. رفتار سازه نیز در هنگام وقوع زلزله، همانند تاب می­باشد. ستون­ها و دیوارها شبیه به طناب و کف طبقات همانند صندلی تاب رفتار می­کند. قرار گرفتن طناب در طرفین تاب سبب شده که مرکز سختی در وسط صندلی تاب قرار گیرد و زمانی که بر روی تاب به صورت متقارن می‌نشینیم نیرو به مرکز سختی وارد می‌شود، در نتیجه پیچش رخ نمی‌دهد.



جلوگیری از پیچش ساختمان

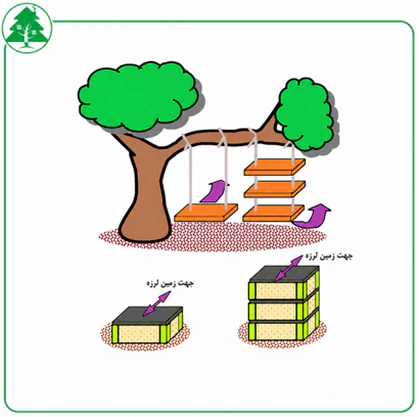

شکل 2 مقایسه رفتار ساختمان با تاب در هنگام وقوع زلزله



1. 1  بررسی تمرکز جرم سازه در هنگام وقوع زلزله

در مثال مطرح‌شده در بخش قبلی، وقتی شما لبه­ی صندلی می‌نشینید تاب دچار پیچش می‌شود و سمتی که شما نشسته‌اید حرکت بیشتری می کند. در ساختمان هم به‌طور مشابه هنگامی‌که یک سمت ساختمان دارای تمرکز جرم بیشتری نسبت به سمت دیگر باشد، در هنگام زلزله سمتی که سنگین‌تر است حرکت بیشتری دارد و باعث پیچش ساختمان می‌شود. دلیل این امر این است که ماهیت زلزله به صورت شتاب است و همانگونه که از رابطه دوم قانون نیوتن (F=ma) می‌دانیم، اعمال شتاب به یک جرم منجر به ایجاد نیرو در آن می شود. هر چقدر که جرم بیشتر باشد، شتاب بیشتری از زلزله دریافت می‌کند و بنابراین آن بخش از سازه که جرم بیشتری دارد (سنگین‌تر است) در زلزله دارای حرکت بیشتری خواهد بود که این امر سبب ایجاد پیچش در سازه می‌گردد.

البته توجه به این نکته ضروری است که عموما نحوه ی توزیع جرم در پلان چندان در کنترل طراح سازه نبوده و با توجه به چینش معماری سازه تعیین می شود، البته گاهی اوقات پس از ملاحظه ی شرایط بحرانی توسط طراح سازه، می توان به معمار توصیه هایی جهت کاهش پیچش نمود؛ اما اصولا طراح سازه با شناختی که از مضرات پیچش و مفهوم آن دارد در ابتدا باید تحت پیچش بودن یا نبودن سازه را بررسی کرده و سپس تصمیم بگیرد که با توجه به الزامات آیین نامه ای چه روش رویکردی با این پیچش احتمالی در سازه انتخاب کند. به این معنا که گاهی پیچش در سازه سبب تغییر اندک در روند طراحی شده ولی گاهی سبب تغییر اساسی روش طراحی می شود که همه ی این موارد شناخت پیچش در سازه را الزامی می نماید.



بررسی علت وقوع نامنظمی پیچشی در سازه

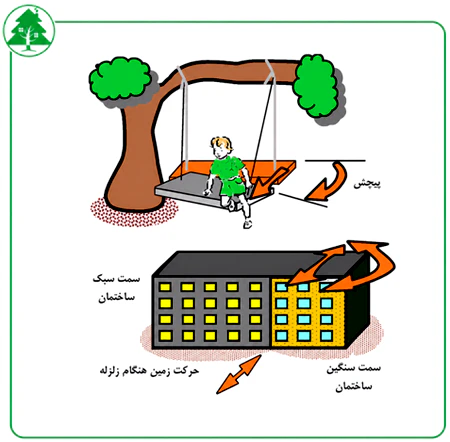

شکل 3 تمرکز جرم در یک سمت ساختمان و وقوع پیچش



1. 2 بررسی نامتقارن بودن اجزاء قائم سازه

در شکل 2، تصور کنید که طناب‌ها به‌صورت متقارن بسته نشده باشند و شما شروع به تاب خوردن کنید. قطعاً تاب می‌پیچد و شما تعادل خود را از دست خواهید داد، در ساختمان نیز اگر اجزای قائم به‌صورت متقارن نباشد؛ سازه در هنگام زلزله دچار پیچش می‌شود.­

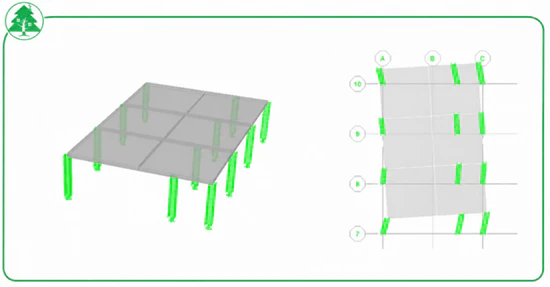

تاثیر اعضای نامتقارن در نامنظمی پیچشی ساختمان

شکل 4 تاثیر اعضای قائم نامتقارن در ایجاد پیچش؛ شکل سمت راست: پلان سازه و وقوع پیچش؛ شکل سمت چپ: نمای سه‌بعدی از سازه نامتقارن



همانگونه که در شکل 4 قابل مشاهده است، عدم تقارن در محل قرارگیری ستون‌ها در سازه، سبب جابجایی مرکز سختی سازه به سمت راست شده است. در این حالت و در صورت اعمال نیروی زلزله در راستای Y، با توجه به فاصله مرکز جرم و مرکز سختی، مطابق شکل سمت راست، در سازه پیچش ایجاد می‌شود.

1. 3 بررسی حالت ستون‌های نابرابر

در شکل 2، حالت دیگری را تصور کنید این بار طناب‌ها به‌صورت متقارن، ولی یکی از آن‌ها دارای طول بلندتری نسبت به دیگری باشد و شما درست در وسط تاب نشسته و شروع به تاب خوردن می­کنید. در این حالت نیز تاب دوباره دچار پیچش می‌شود. همین رفتار نیز برای ساختمان­هایی که دارای ستون‌هایی با طول­های نابرابر هستند صادق است، به عنوان مثال در ساختمان­هایی که بر روی زمین­های شیب‌دار احداث می­شوند ممکن است این حالت رخ دهد.

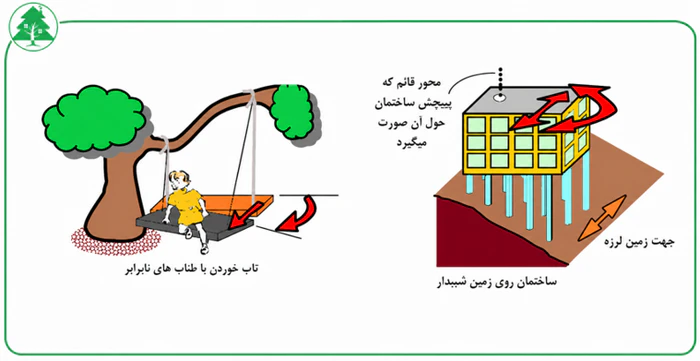

علت بروز نامنظمی پیچشی در ساختمان

شکل 5 رفتار ساختمان در هنگام زلزله با ستون­ های نابرابر و دیوارهای نامتقارن



به‌طور خلاصه باید گفت که پدیده پیچش در ساختمان­ها باعث جابجایی پیچشی کف طبقات شده به‌طوری‌که این تغییرمکان در دو سمت ساختمان به‌صورت نابرابر اتفاق می­افتد. این بدان معنی است که به دلیل اختلاف محل مراکز سختی و جرم در کف طبقات، جابجایی برخی از نقاط کف طبقات به دلیل پیچش، بیشتر از نقاط دیگر می‌تواند باشد و همین امر باعث آسیب‌دیدگی بیشتر ستون­ها و دیوارها در سمتی می‌شود که دارای جابجایی بیشتری است. برای نمونه در شکل زیر مشاهده می‌گردد که جابجایی گوشه سمت راست در بالا بیشتر از گوشه سمت چپ در پایین پلان می‌باشد.

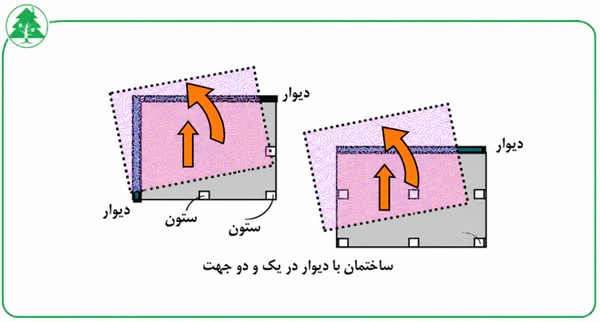

قرارگیری نامتقارن المان‌های باربر جانبی یکی از علل نامنظمی پیچشی سازه

شکل 6 پیچش سازه به علت قرارگیری نامتقارن المان‌های باربر جانبی



با توجه به مطالب گفته‌شده در بالا، برای اینکه یک سازه دچار پیچش نشود، باید به‌طورکلی به نکات زیر توجه نمود:

  1. نحوه­ ی توزیع جرم در سازه (مرکز جرم سازه)
  2. نحوه ­ی جانمایی المان­ های قائم باربر جانبی (مرکز سختی)

اگر مرکز جرم و سختی بر هم منطبق باشند، در ساختمان پیچش رخ نمی‌دهد؛ در نتیجه، طراحی سازه باید به ‌گونه‌ای انجام شود که فاصله مرکز جرم و سختی حداقل باشد. همانطور که پیش تر هم گفته شد، طراح سازه عموما به جز مواردی محدود، بر نحوه ی توزیع جرم چندان کنترلی ندارد و برای جلوگیری از پیچش می تواند مرکز سختی را جابه جا کند، البته حتما باید تعامل مناسبی با معماری در جهت کاهش هر چه بیشتر فاصله ی مرکز جرم و مرکز سختی داشته باشد.

2. نامنظمی پیچشی سازه در استاندارد 2800

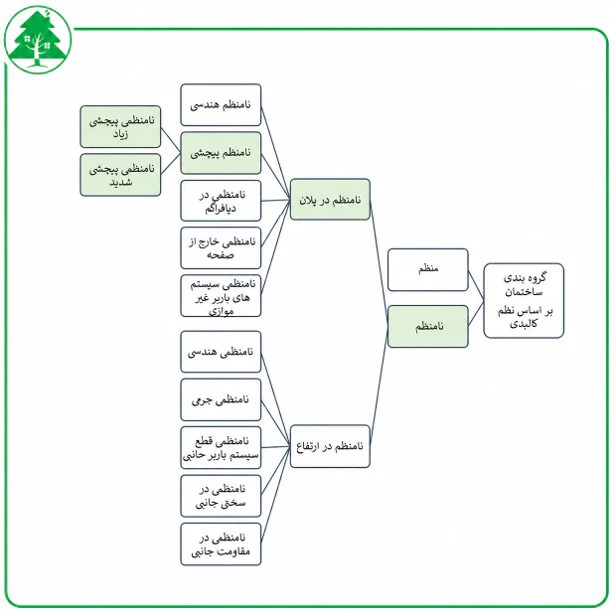

در تصویر زیر انواع نامنظمی در ساختمان دسته‌بندی شده است، همانطور که مشاهده می کنید نامنظمی در سازه به دو دسته کلی نامنظمی در پلان و نامنظمی در ارتفاع تقسیم می شود.





نامنظمی پیچشی سازه در استاندارد 2800

شکل 7 گروه‌بندی ساختمان برحسب نظم کالبدی

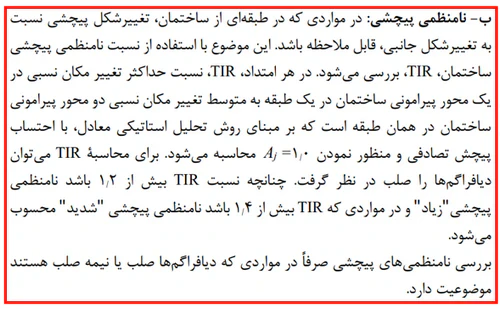

ابتدا تعریف نامنظمی پیچشی در استاندارد 2800 را بررسی می‌کنیم. مطابق  بخش ب از  بند 1-7-1 از این استاندارد، نامنظمی پیچشی به این صورت تعریف می‌گردد:



نامنظمی پیچشی چیست



این تعاریف و پارامترهای مربوطه به‌صورت شماتیک در شکل زیر نشان داده شده‌اند.

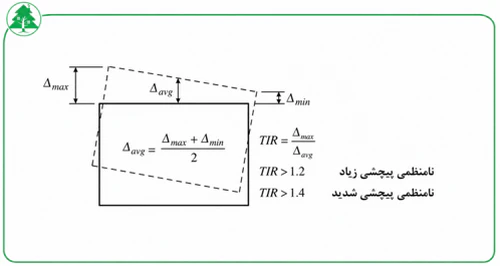

کنترل نوع نامنظمی پیچشی

شکل 8 نامنظمی پیچشی



Aj ضریب بزرگنمایی نامیده می‌شود که مطابق بند 3-3-7-3 از استاندارد 2800 به این شرح تعریف می‌گردد:

در مواردی که ساختمان مشمول نامنظمی پیچشی موضوع بند 1-7-1-ب می‌شود، برون مرکزی اتفاقی حداقل باید در ضریب بزرگنمایی Aj، طبق رابطه زیر ضرب شود.



محاسبه ضریب aj





در این رابطه:

Δmax = حداکثر تغییرمکان طبقه j که با فرض Aj=1.0 محاسبه شده است.

Δave = میانگین تغییرمکان دو انتهای ساختمان در طبقه j که با فرض Aj=1.0 محاسبه شده است.

مطابق بند 3-3-7-3 از استاندارد 2800، برون مرکزی اتفاقی در تراز هر طبقه (e‌a) به منظور به حساب آوردن احتمال تغییرات اتفاقی توزیع جرم و سختی از یک سو و نیروی ناشی از مؤلفه پیچشی زلزله از سوی دیگر، در نظر گرفته می‌شود. این برون‌مرکزی باید در هر دو جهت و حداقل برابر با 5 درصد بُعد ساختمان در آن طبقه، در امتداد عمود بر نیروی جانبی اختیار شود.

نامنظمی‌های ﭘﻴﭽﺸــﻲ ﺗﻨﻬــﺎ در ﻣــﻮاردی ﻛــﻪ صلبیت دیافراگم‌های سقف، ﺻــﻠﺐ و ﻳــﺎ ﻧﻴﻤﻪﺻﻠﺐ ﻫﺴﺘﻨﺪ ﻛﺎرﺑﺮد ﭘﻴﺪا می‌کند. این مسئله به دلیل تفاوت ماهیت عملکرد دیافراگم صلب و نیمه صلب در نحوه توزیع نیروها در هریک از آن‌ها می‌باشد. در دیافراگم‌های انعطاف‌پذیر، به سبب عدم یکپارچگی عناصر سازه‌ای متصل به سقف، در هنگام وقوع زلزله، سقف به شکلی که در سقف‌های صلب و نیمه صلب به پیچش می‌افتد و سقف به‌صورت یکپارچه حرکت می‌کند، دچار پیچش نمی‌شود. در واقع در این نوع دیافراگم‌ها، اعضای باربر جانبی به میزان سطح بارگیر خود، از بار زلزله سهم می‌برند.

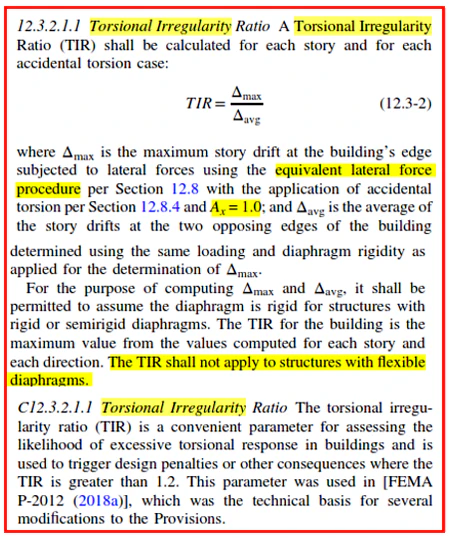

درصورتی‌که به متن آیین‌نامه امریکا(ASCE7-16) هم مراجعه کنیم، متوجه می­شویم که تعریف نامنظمی پیچشی زیاد و شدید در استاندارد 2800 دقیقاً مشابه متن آیین‌نامه آمریکا می­باشد.



تعریف نامنظمی شدید و زیاد



در متن آیین نامه اشاره شده است که، نامنظمی پیچشی زمانی اتفاق می افتد که حداکثر دریفت (تغییر مکان نسبی) در طبقه، در یک انتهای سازه با احتساب پیچش تصادفی با Ax = 1.0، بیشتر از 1.2 برابر میانگین دریفت طبقه در دو انتهای سازه باشد. نامنظمی­ پیچشی ﺗﻨﻬــﺎ در ﻣــﻮاردی ﻛــﻪ دﻳــﺎﻓﺮاﮔﻢ کف‌ها، ﺻــﻠﺐ و ﻳــﺎ ﻧﻴﻤﻪﺻﻠﺐ ﻫﺴﺘﻨﺪ ﻛﺎرﺑﺮد ﭘﻴﺪا می­کند.

همچنین در رابطه با نامنظمی پیچشی شدید، موضوع بند دوم، گفته شده که نامنظمی پیچشی شدید زمانی اتفاق می افتد که حداکثر دریفت (تغییر مکان نسبی) در طبقه در یک انتهای ساختمان با احتساب پیچش تصادفی با Ax = 1.0، بیشتر از 1.4 برابر میانگین دریفت طبقه در دو انتهای ساختمان باشد. نامنظمی پیچشی ﺗﻨﻬــﺎ در ﻣــﻮاردی ﻛــﻪ دﻳــﺎﻓﺮاﮔﻢ کف‌ها، ﺻــﻠﺐ و ﻳــﺎ ﻧﻴﻤﻪﺻﻠﺐ ﻫﺴﺘﻨﺪ ﻛﺎرﺑﺮد ﭘﻴﺪا می­کند.

3. نحوه کنترل نامنظمی پیچشی در ایتبس

با توجه به توضیحات بخش قبل، کنترل وجود یا عدم وجود نامنظمی پیچشی در سازه فرآیند نسبتا ساده ای می‌باشد که این کار در نرم افزار ایتبس پس از مدلسازی و بارگذاری سازه صورت می‌گیرد. البته توجه نمایید، با توجه به اینکه مقاطع اختصاص داده شده به المان‌ها مستقیما بر روی سختی سازه تاثیرگذار است، به منظور بررسی پیچش در سازه لازم است که ابتدا یک طراحی اولیه صورت گیرد تا مقاطع تا حدی واقع‌بینانه شوند. همچنین تغییرات نامنظی پیچشی باید با هر بار تغییر مقاطع تا رسیدن به طرح نهایی، رصد شود. با این کار مطمئن خواهیم شد که صحیح و خطاهایی که در خلال طراحی سازه انجام می‌شود، تغییری در شرابط نامنظمی پیچشی ایجاد نمی‌کند.

در این بخش نحوه‌ی کنترل نامنظمی پیچشی بررسی شده، سپس در بخش بعدی اقداماتی که در صورت نامنظم شدن سازه باید انجام شود، مورد بررسی قرار خواهد گرفت.

در نرم افزار ایتبس ﺑﺮای بررسی ﻧﺎﻣﻨﻈﻤﯽ ﭘﯿﭽﺸﯽ، ابتدا مطابق شکل زیر از منوی Display، دستور Show Tables را اجرا می‌کنیم.

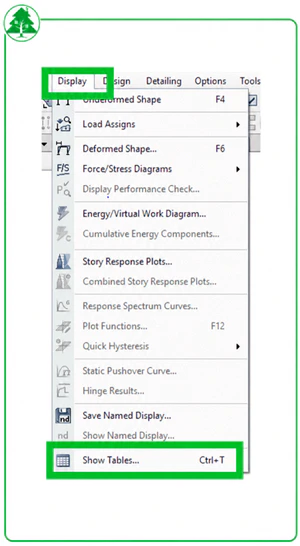

اولین مرحله کنترل نامنظمی پیچشی در ایتبس

شکل 9 منوی Display و گزینه Show Tables



مطابق شکل زیر، در پنجره جدید باز شده، از نمودار درختی، گزینه Analysis را باز کنید. در مرحله بعد گزینه Results، سپس Displacements و در نهایت  Diaphragm Max/Avg Dirifts را انتخاب کرده و دکمه­ی Ok را بزنید.

توجه شود ﮐﻪ ﻧﺘﺎﯾﺞ نمایش داده شده، “ﺗﻐﻴﻴﺮ ﻣﮑﺎن ﻧﺴﺒﯽ” را ﻧﺸﺎن می‌دهد ﮐﻪ موردنظر آیین‌نامه می‌باشد.



انتخاب ﺗﻐﻴﻴﺮ ﻣﮑﺎن ﻧﺴﺒﯽ در ایتبس

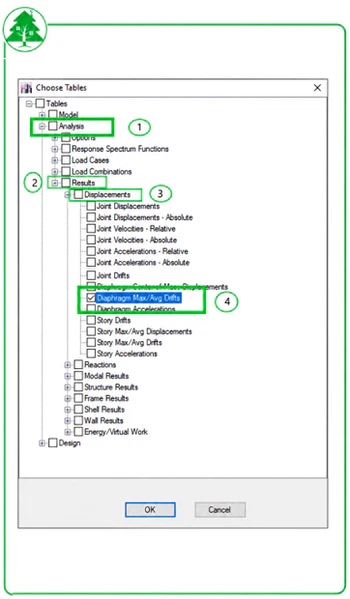

شکل 10 مراحل انتخاب Story Max/Avg Displacements

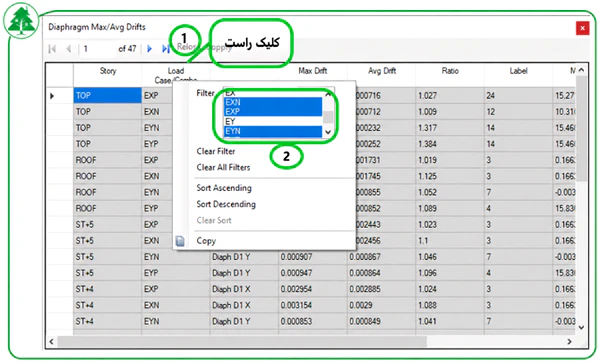

در پنجره باز شده، عملیات فیلتر کردن بارهای واردشده در ستون Load Case/Combo را انجام می­دهیم. برای فیلتر کردن کافی است روی Load Case/Combo، کلیک راست کرده و بارهای زلزله با خروج از مرکزیت را انتخاب می‌کنیم (EXP,EYP,EXN,…).



نحوه کنترل نامنظمی پیچشی در ایتبس

شکل 11 مراحل انتخاب بارهای زلزله با خروج از مرکزیت

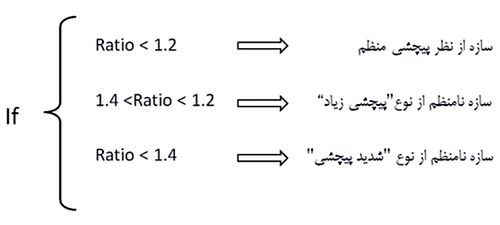

اﮔﺮ ﺗﺤﺖ ﺗﻤﺎﻣﯽ زلزله‌های با خروج از مرکزیت (EXP,EYP,EXN,…) ﻧﺴﺒﺖ ratio در ﺳﺘﻮن ﺳﻤﺖ راﺳﺖ ﮔﺰارش، ﮐﻤﺘﺮ از 1.2 ﺑﻮد، ﺳﺎزه از ﻧﻈﺮ ﭘﯿﭽﺸﯽ ﻣﻨﻈﻢ اﺳﺖ. اگر نسبت ratio بزرگ‌تر از 1.2 و کمتر از 1.4 باشد، سازه نامنظم از نوع”پیچشی زیاد” بوده و اگر ﻧﺴﺒﺖ ratio بزرگ‌تر از 1.4 باشد سازه نامنظم از نوع “شدید پیچشی ” خواهد بود.) بند 1-7-1 قسمت ب-استاندارد2800)



انواع نامنظمی بر اساس استاندارد 2800

















توجه نمایید که در شکل 11، اعداد نشان داده شده در ستون Ratio در واقع نسبت Max Drift/Avg Dirift هستند.Max Drift و Avg Dirifts به ترتیب دریفت ماکزیمم و میانگین دریفت طبقه مورد نظر تحت زلزله خاص مثل EYP می‌باشند.

به شکل زیر توجه کنید:



کنترل نامنظمی پیچشی

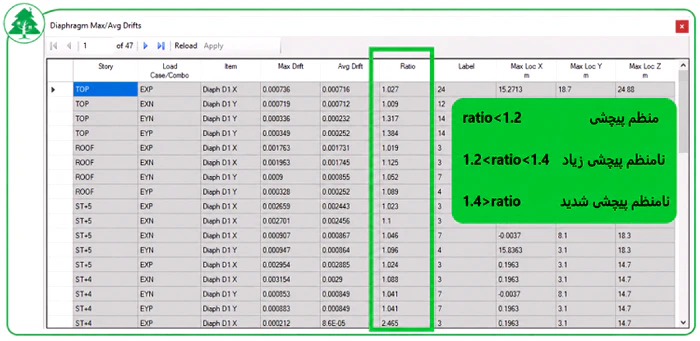

شکل 12 کنترل نامنظمی پیچشی



در شکل 12 توجه کنید که در ستون ratio، اعداد از 1.2 تجاوز نکرده درنتیجه سازه منظم می­باشد. در صورت تجاوز اعداد از 1.2 به بخش چهارم (بررسی پیامدهای ناشی از نامنظمی پیچشی) در همین مقاله مراجعه کرده و محدودیت­های موردنظر را اعمال خواهیم کرد.

4. بررسی پیامدهای ناشی از نامنظمی پیچشی

در برخی حالات، شرایط سازه از لحاظ الزامات معماری، سازه­ای و … به‌گونه‌ای است که سازه دچار پیچش می‌شود و ناچارا باید برای مقابله با اثرات این پیچش در سازه تدابیری اندیشیده شود. در این شرایط استاندارد 2800 محدودیت­هایی را برای سازه ایجاد می­کند که در ادامه به بررسی آن‌ها می­پردازیم.

4. 1 تشدید خروج از مرکزیت اتفاقی توسط ضریب Aj

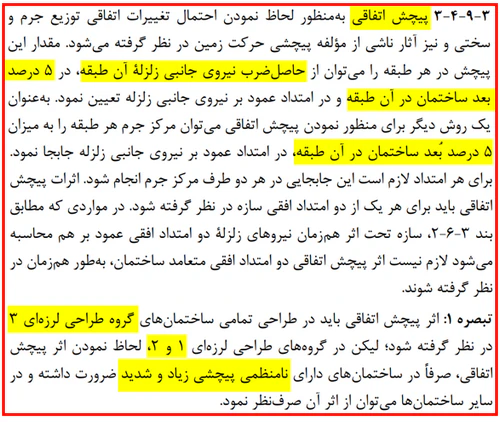

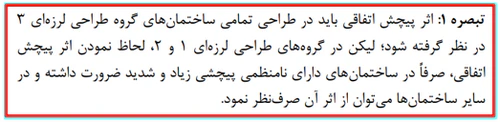

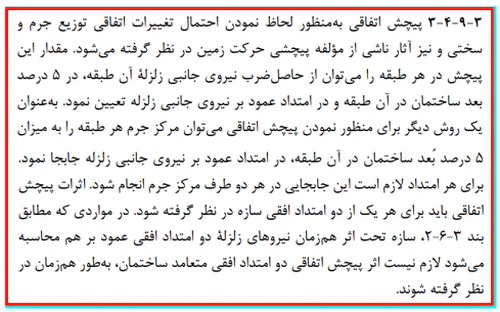

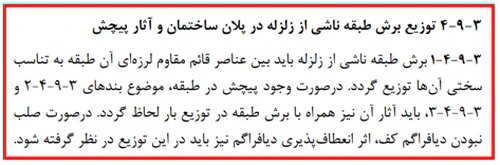

بند 3-3-7 از استاندارد 2800 به توزیع نیروی برشی زلزله در پلان ساختمان اختصاص دارد. بند مذکور به شرح زیر می‌باشد:



نامنظمی در سازه بر اساس استاندارد 2800



مطابق بند فوق، برون مرکزیت اتفاقی (e‌aj) بایستی برای محاسبه پیچش وارد بر طبقه به سبب زلزله، با برون مرکزی نیروی زلزله (e‌ij)که برون مرکزی واقعی نیروی زلزله از مرکز سختی طبقه است، جمع گردد. همانگونه که گفته شد، برون مرکزی اتفاقی طبقه بایستی در هر دو جهت حداقل برابر 5 درصد بٌعد ساختمان، در آن طبقه، در امتداد عمود بر نیروی جانبی اختیار شود . شکل زیر موقعیت برون مرکزی نیروی جانبی (e‌ij) و برون مرکزی اتفاقی در طبقه (e‌aj) را نشان می‌دهد.



تاثیر مرکز جرم و مرکز سختی سازه

شکل 13 موقعیت برون مرکزی نیروی جانبی و برون مرکزی اتفاقی در طبقه

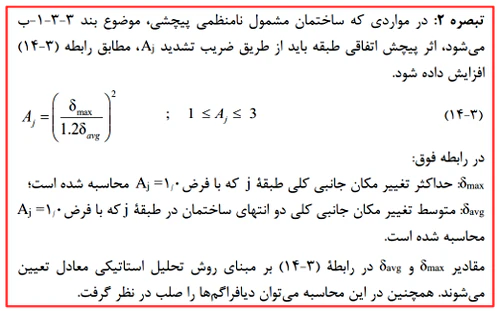

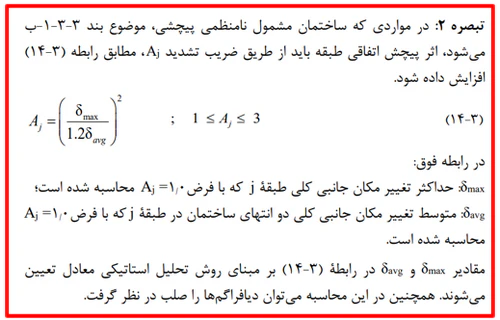

نکته: در مواردی که ساختمان دچار نامنظمی پیچشی می‌شود، مشمول جریمه آیین‌نامه می‌گردد. این جریمه بدین صورت است که برون مرکزیِ اتفاقیِ حداقل (eaj) باید در ضریب بزرگنمایی Aj ضرب شود که این ضریب به صورت زیر تعریف می شود:

محاسبه aj با احتساب جزیمه آیین نامه



در اﻳﻦ راﺑﻄﻪ:

Δmax= ﺣﺪاﻛﺜﺮ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻃﺒﻘﻪ j ﻛﻪ ﺑﺎ ﻓﺮضAj=1/0 محاسبه‌شده اﺳﺖ.

Δave= ﻣﻴﺎﻧﮕﻴﻦ ﺗﻐﻴﻴﺮ ﻣﻜﺎن دو اﻧﺘﻬﺎی ﺳﺎﺧﺘﻤﺎن در ﻃﺒﻘﻪ j ﻛﻪ ﺑﺎ ﻓﺮضAj=1/0 محاسبه ‌شده اﺳﺖ.

طبق رابطه بالا حداکثر مقدار ضریب تشدید برابر 3 و حداقل آن برابر 1 است. درصورتی‌که  Δmax / Δave کمتر از 1.2 باشد، ضریب تشدید در برون مرکزی اتفاقی اعمال نخواهد شد، زیرا در این حالت در واقع Aj کوچکتر از 1 شده و سبب کاهش برون مرکزی اتفاقی می شود که این کار مجاز نیست. در غیر این صورت باید مقدار ضریب تشدید را محاسبه و اعمال کرد.

برای درک بهتر این مسئله به شکل زیر توجه کنید:

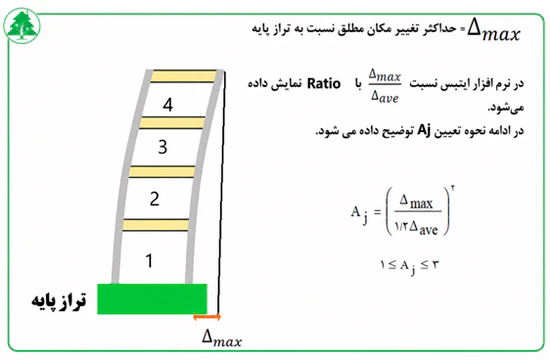

حداکثر تغییر مکان مطلق طبقه

شکل 14 حداکثر تغییر مکان مطلق طبقه



در بخش قبل نحوه‌ی استفاده از ratio در نرم افزار مشاهده گردید و در شکل فوق هم تعریف آن دقیقا دیده می‌شود. لازم به ذکر است که در ﻣﻮارد ﺧﺎص می‌توان از اعمال نیروی زلزله‌ ﺑﺎ ﺧﺮوج از ﻣﺮﮐﺰﯾﺖ ﺗﺼﺎدﻓﯽ صرف‌نظر ﮐﺮد که در بند زیر به آن اشاره شده است.



اعمال نیروی زلزله‌ ﺑﺎ ﺧﺮوج از ﻣﺮﮐﺰﯾﺖ ﺗﺼﺎدﻓﯽ



4. 1. 1 نحوه اعمال ضریب Aj در ایتبس

به‌طورکلی می‌توان این ضریب را به دو روش محاسبه و اعمال کرد:

روش اول: ضریب تشدید برای کل طبقات در هر راستا محاسبه شده، سپس حداکثر آن در خروج از مرکزیت الگوی بارِ موردنظر، ضرب می‌شود.

روش دوم: ضریب تشدید را برای هر طبقه و هر راستا محاسبه کرده و مقدار آن را برای هر طبقه در ضریب 0.05L ضرب کرد؛ که ضریب 0.05 برابر حداقل درصد خروج از مرکزیت (5 درصد) و L بٌعد عمود بر الگوی بار زلزله موردبررسی می­باشد.

روش اول محافظه‌کارانه و اعمال آن سریع‌تر از روش دوم است. اما روش دوم به‌صورت دقیق مقادیر خروج از مرکزیت برحسب طول را در هر طبقه اعمال می­کند. حال برای بررسی روند هر یک از حالات فوق در نرم افزار به صورت زیر عمل می‌کنیم.

در ابتدا پس از آنالیز سازه، از منویDisplay  گزینه …Show Tables را انتخاب می‌کنیم.



نحوه اعمال ضریب aj در ایتبس

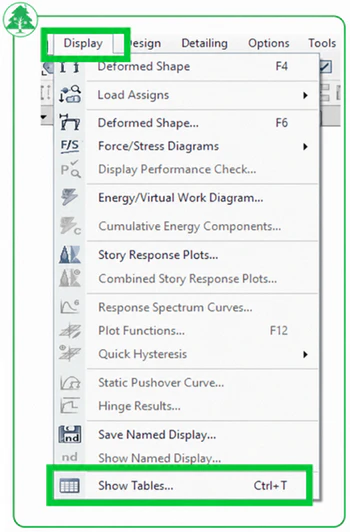

شکل 15 اجرای دستور …Show Tables



مطابق شکل زیر، در پنجره جدید ظاهرشده مسیر Analysis>Results>Displacements>Story Max/Avg Dispalcements را طی کرده و دکمه  OK را می­زنیم.

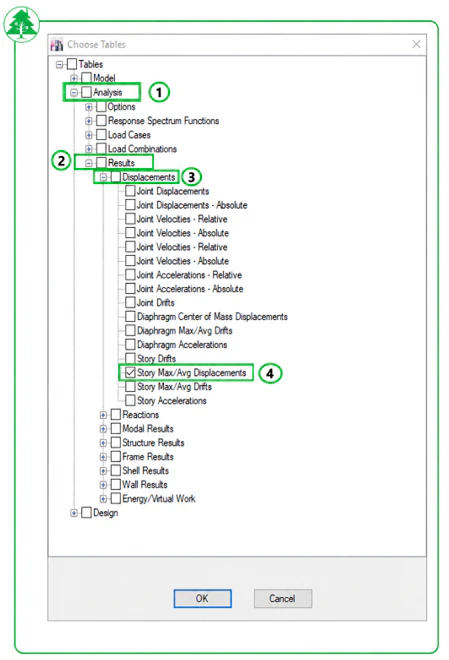

مراحل اعمال ضریبaj در etabs

شکل 16 پنجره Tables



در پنجره جدید ظاهرشده تمامی الگوهای بار و ترکیبات بارگذاری در ستون Load Case/Combo  وجود دارد. در این ستون ما فقط به الگوهای بار زلزله دارای خروج از مرکزیت نیاز داریم. برای همین کافی است روی گزینه Load Case/Combo کلیک راست کرده و الگوهای بار موردنظر را انتخاب کنیم.

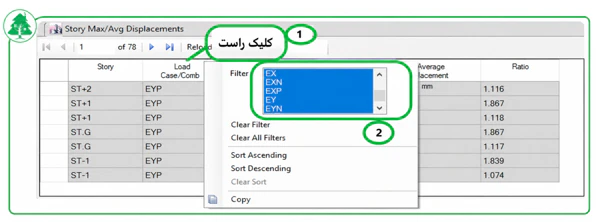

انتخاب الگوهای بار زلزله دارای خروج از مرکزیت

شکل 17 پنجره Story Max/Avg Dispalcements



روش اول برای اعمال ضریب تشدید:

همان‌طور که در بالا گفته شد مقدار Ratio برابر با Δmax / Δave است. برای تشدید خروج از مرکزیت به روش اول به عنوان مثال مشاهده می شود که Ratio برای الگوی بار EYN در تمامی طبقات بین 1.223 و 1.489 می‌باشد. جهت محاسبه ی ضریب تشدید برون مرکزیت اتفاقی، مقدار حداکثر این ضریب (در اینجا عدد 1.489) را در نظر گرفته و مطابق رابطه ی زیر ضریب تشدید محاسبه می شود:

محاسبه ضریب aj در ایتبس







کنترل نامنظمی در پلان

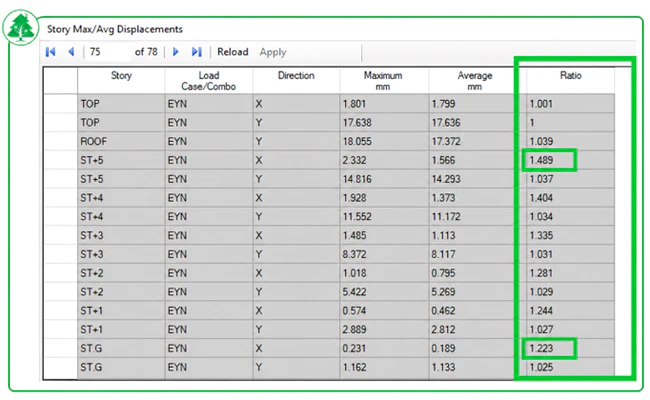

شکل 18 پنجره Story Max/Avg Dispalcements



حال برای اعمال این ضریب، ابتدا قفل نرم‌افزار را بازکرده و سپس مطابق شکل زیر گزینه Load patterns را انتخاب می‌کنیم.



نحوه کنترل نامنظمی پیچشی در etabs

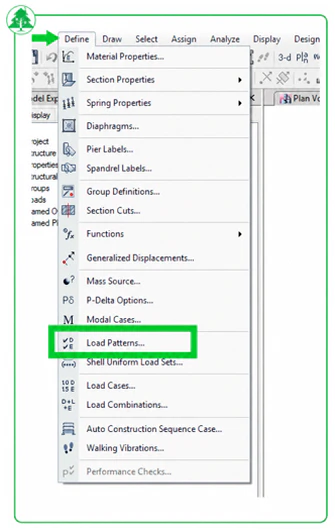

شکل 19  مسیر انتخاب دستور …Load patterns



سپس در پنجره ظاهرشده الگوی بار EYN را ا انتخاب کرده و بر روی دکمه ی…Modify Lateral Load کلیک می کنیم.

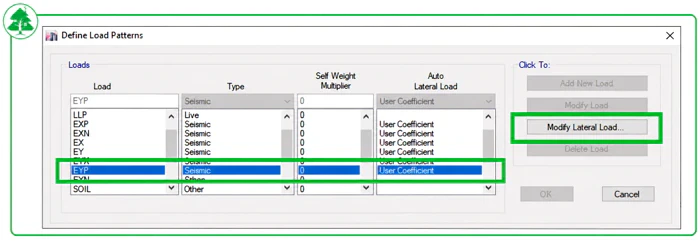

انتخاب بار های زلزله که منجر به نامنظمی پیچشی در سازه می شوند

شکل 20 مسیر انتخاب الگوی بار ….Modify Lateral Load



در گام آخر برای اعمال ضریب تشدید برون مرکزیت اتفاقی به روش اول، کافیست ضریب 1.489 را در 0.05 در قسمت (Ecc Ratio(All Diaph ضرب کنید و در نهایت دکمه OK را بزنید.

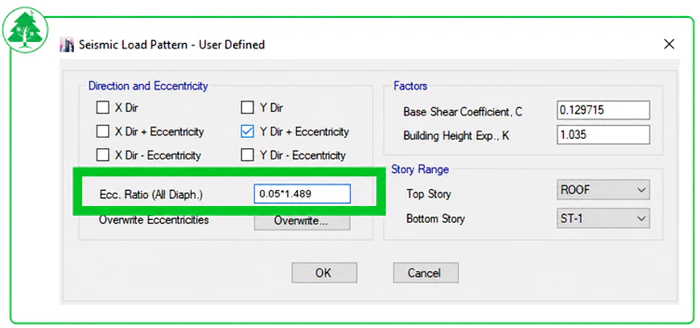

اعمال ضریب تشدید برون از مرکزیت

شکل 21  اعمال ضریب تشدید برون از مرکزیت



روش دوم برای اعمال ضریب تشدید:

در مواردی که مقدار Ratio تنها در چند طبقه بزرگ‌تر از 1.2 باشد، از نظر اقتصادی بهتر است از روش دوم استفاده کنیم تا تاثیر ضریب تشدید در تمامی طبقات اعمال نشود. به‌عنوان ‌مثال اگر تنها در طبقات ROOF و ST.G ضریب Ratio به ترتیب 1.489 و 1.223 باشد. بهتر است از روش دوم برای اعمال ضریب تشدید برون مرکزیت اتفاقی استفاده کنیم. توجه کنید در این روش باید طول برون از مرکزیت محاسبه و اعمال شود.

محاسبه طول برون از مرکزیت:

محاسبه طول برون از مرکزیت





که در این رابطه:

Ratio = مقدار ضریبی که از خروجی نرم‌افزار ایتبس برداشت می‌شود.

L = طول کل سازه در جهت عمود بر نیروی زلزله موردنظر (به‌عنوان‌مثال اگر طول سازه در راستای X، 12 متر باشد در جهت عمود بر آن یعنی نیروی زلزله (EYP) داریم:

مراحل کنترل نامنظمی پیچشی در سازه











مقادیر به‌دست آمده در واقع مقادیر مطلق برون‌مرکزی نیروی زلزله از مرکز جرم سازه هستند. در این مثال فقط برای طبقات ROOF و ST.G مقادیر فوق در نرم‌افزار بر حسب متر وارد می‌شوند و برای بقیه طبقات، همان 0.05 به‌صورت نسبی وارد شده است. حال قفل نرم افزار را باز کرده و مسیر …Define>Load Patterns را طی کرده و الگوی بار EYP را انتخاب و بر روی گزینه‌ی  …Modify Lateral Load کلیک کنید و در پنجره باز شده گزینه Overwrite را انتخاب نمایید.

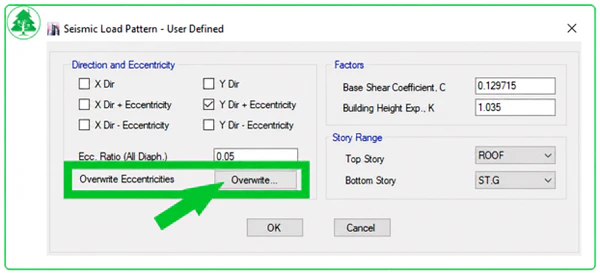

اعمال ضرایب aj در پنجره Seismic Load Pattern

شکل 22 پنجره Seismic Load Pattern



در پنجره Overwrite Eccentricities، برای طبقات ROOF و ST.G در قسمت Ecc.Length مقدار طول محاسبه‌شده را وارد کرده و سپس روی دکمه Add کلیک کنید و دکمه OK را بزنید (شکل 23).



اعمال ضریب aj در ایتبس

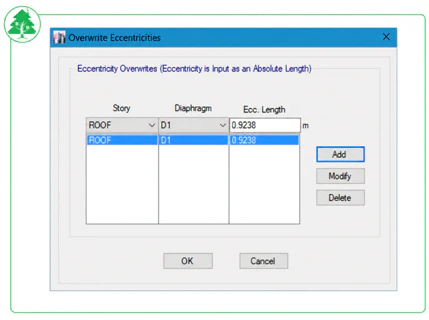

شکل 23 پنجره Overwrite Eccentricities



همین کار را برای طبقه ST.G نیز انجام داده با این تفاوت که در قسمت Ecc.Length مقدار 0.2632 متر را وارد می‌کنیم.



4. 2 آﻧﺎﻟﯿﺰ دﯾﻨﺎﻣﯿﮑﯽ در موارد نامنظمی پیچشی زیاد و شدید

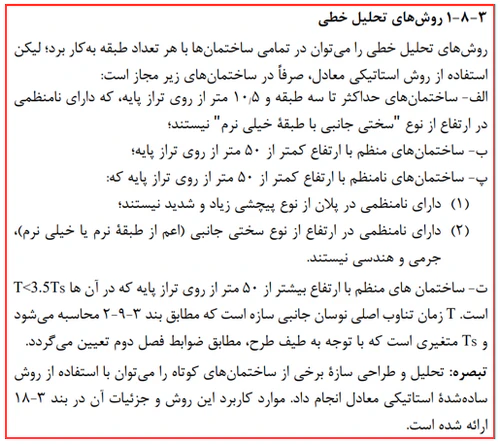

طبق بند زیر از استاندارد 2800، در سازه‌های بلندتر از سه‌طبقه و سازه‌هایی که دارای ﻧﺎﻣﻨﻈمی ﭘﯿﭽﺸﯽ زیاد و شدید در پلان هستند، حتماً ﺑﺎﯾﺪ آﻧﺎﻟﯿﺰ دﯾﻨﺎﻣﯿﮑﯽ اﻧﺠﺎم ﺷﻮد:



تحلیل سازه در نامنظمی پیچشی زیاد و شدید



به عبارت دیگر پس از اینکه سازه مدل‌سازی شد و تمام بارگذاری ها صورت گرفت، روندی که در بخش قبل توضیح داده شد تکرار میشود تا نوع نامنظمی سازه تعیین شود، در صورتی که این نامنظمی از نوع شدید پیچشی باشد، استفاده از روش تحلیل استاتیکی خطی مجاز نبوده و باید از روش تحلیل طیفی (دینامیکی خطی یا به عبارت بهتر شبه دینامیکی) استفاده نماییم.

در این حالت، در ﺻﻮرت تحلیل طیفی سازه، همپایه‌سازی ﺑﺎﯾﺪ انجام شود (برای ﺳﺎزه ﻧﺎﻣﻨﻈﻢ از نوع “ﭘﯿﭽﺸﯽ زیاد ” 90% و برای نوع “ﭘﯿﭽﺸﯽ شدید ” 100% زﻟﺰﻟﻪ اﺳﺘﺎﺗﯿﮑﯽ).

4. 3 تاثیر نامنظمی پیچشی در محاسبه دریفت سازه

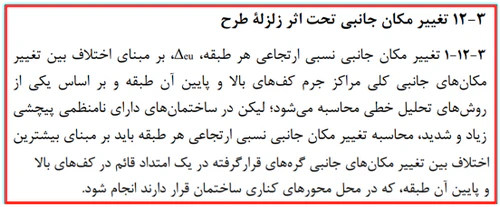

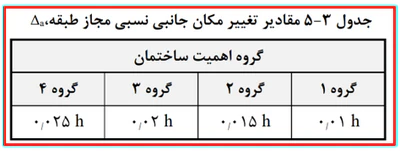

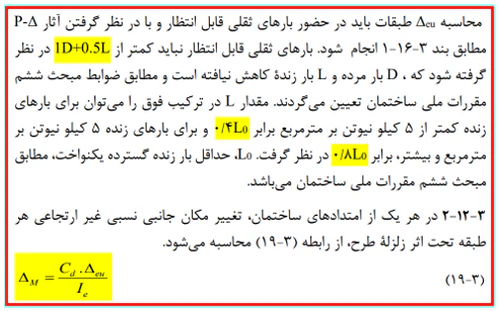

طبق بند 3-5-4 از استاندارد 2800 ویرایش چهارم، اﮔﺮ سازه‌ای دارای ﻧﺎﻣﻨﻈمی ﭘﯿﭽﺸﯽ ﺑﺎﺷﺪ، در ﻣﺤﺎﺳﺒﻪ درﯾﻔﺖ ﺑﺎﯾﺪ به‌ جای ﮐﻨﺘﺮل ﺟﺎﺑﺠﺎﯾﯽ ﻣﺮﮐﺰ ﺟﺮم ﻃﺒﻘﺎت، جابه‌جایی لبه‌های ﮐﻨﺎری سازه نسبت به یکدیگر مقایسه ﺷﻮﻧﺪ:



تاثیر نامنظمی پیچشی سازه بر روی دریفت سازه



نحوه کنترل دریفت سازه در نرم‌افزار در بخش 3 ارائه شده است.

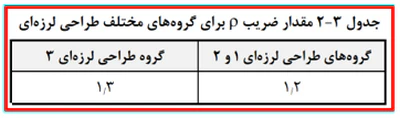

4. 4 تاثیر نامنظمی پیچشی در اعمال ضریب ρ

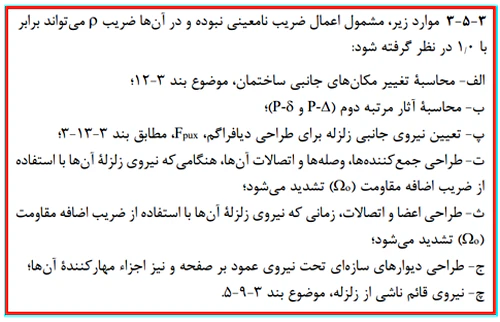

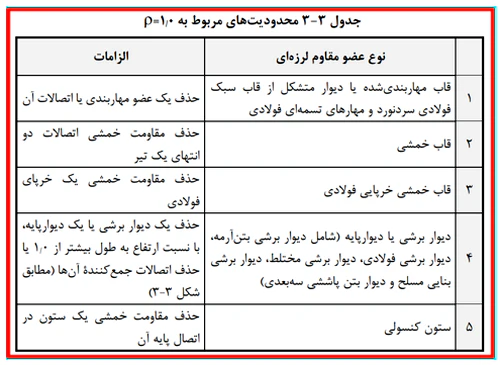

در ساختمان­ هایی که بیشتر از 2 طبقه یا بلندتر از 10 متر هستند اگر سازه دارای نامنظمی شدید پیچشی باشد، ضریب نامعینی آن باید برابر با ρ=1.2 در نظر گرفته شود که در این حالت در ترکیب بارها، ضریب زلزله بجای 1 برابر 1.2 می‌شود. برای مثال، ترکیب بارهای طراحی برای سازه‌های فولادی به روش حالات حدی، در مبحث ششم مقررات ملی ساختمان به شرح زیر ارائه شده است:



تاثیر پیچش در اعمال ضریب ρ





همانگونه که مشاهده می‌گردد، در ترکیب‌بارهای شامل نیروی زلزله که به صورت هایلایت مشخص شده‌اند، ضریب نیروی زلزله برابر با 0/1 می‌باشد. در صورتی که سازه دارای نامنظمی شدید پیچشی باشد، بایستی ضریب 2/1 را برای نیروی زلزله در این ترکیب بارها اعمال نماییم:

1.2D+1.2E+L+0.2S

0.9D+1.2E

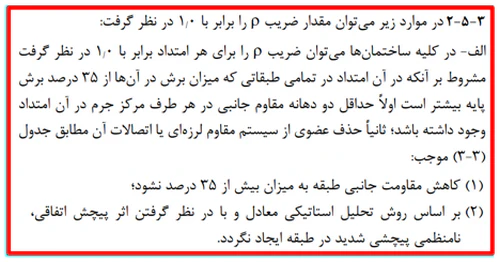

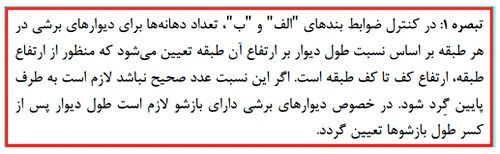

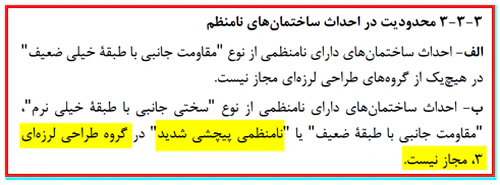

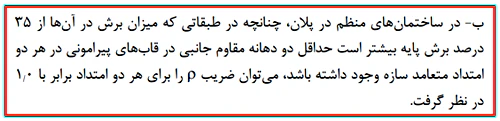

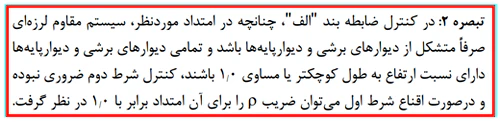

علاوه بر حالت فوق، مطابق تعریف استاندارد 2800 در بند 3-3-2، ساختمان هایی که سیستم مقاوم جانبیِ آنها در دو جهتِ عمود برهم دارای نامعینی کافی نیستند، باید برای بارجانبی بیشتری طراحی شوند.

5. نتیجه‌گیری

در این مقاله، نکات زیر مورد بحث قرار گرفتند:

  1. وقوع پیچش می‌تواند سبب بروز آسیب‌های جدی در سازه گردد. با روش‌هایی که در بخش 1 این مقاله شرح داده شد می‌توان از وقوع پیچش در سازه جلوگیری نمود.
  2. در مواردی که ساختمان دچار نامنظمی پیچشی می شود، برون مرکزی اتفاقیِ حداقل، باید در ضریب بزرگنمایی Aj ضرب شود.
  3. مطابق بند 3-2-2 از استاندارد 2800 ، در سازه هایی که دارای نامنظمی پیچشی زیاد و شدید در پلان هستند، نمی توان از تحلیل استاتیکی معادل استفاده کرد و باید از آنالیز دینامیکی استفاده نمود.
  4. مطابق بند 3-5-4 از استاندارد 2800 ویرایش چهارم، اﮔﺮ سازه‌ای دارای ﻧﺎﻣﻨﻈمی ﭘﯿﭽﺸﯽ ﺑﺎﺷﺪ، در ﻣﺤﺎﺳﺒﻪ درﯾﻔﺖ ﺑﺎﯾﺪ به‌ جای ﮐﻨﺘﺮل ﺟﺎﺑﺠﺎﯾﯽ ﻣﺮﮐﺰ ﺟﺮم ﻃﺒﻘﺎت، جابه‌جایی لبه‌های ﮐﻨﺎری سازه نسبت به یکدیگر مقایسه ﺷﻮﻧﺪ.
  5. در ساختمان­هایی که بیشتر از 2 طبقه یا بلندتر از 10 متر از تراز پایه هستند اگر سازه دارای نامنظمی شدید پیچشی باشد، ضریب نامعینی آن برابر با ρ=1.2 می­باشد.
  6. نحوه کنترل نامنظمی پیچشی در نرم‌افزار ایتبس در این مقاله با یک مثال به‌صورت عملی توضیح داده شد.



منابع

  1.  استاندارد2800
  2.  آیین‌نامه‌ی ASCE7  ویرایش سال 2016 آمریکا
  3. کتاب بارگذاری و سیستم‌های باربرداری تألیف شاپور طاحونی
  4. راهنمای نرم‌افزار ایتبس 2017 – ETABS2017Documentation
