حتما شما هم در هنگام طراحی سازه حداقل یکبار با ارورهای ایتبس به طور مثال ارور فشردگی مقاطع مواجه شده اید. این ارور ها در حین طراحی همواره بلای جان مهندسین بوده است که در مراحل مختلف نصب ایتبس، مدلسازی، ران کردن و.. می تواند رخ دهد.
در این مقاله جامع گام به گام ارور های پر تکرار ایتبس را رفع خواهیم کرد. البته اگر مشکل شما جواب ندادن تیر های سازه است این مشکل را در مقاله “رفع مشکل قرمز شدن تیر در ایتبس” بررسی کرده ایم.
⌛ آخرین به روز رسانی: 7 دی 1402
📕 تغییرات به روز رسانی: اضافه شدن ارورهای جدید و تکمیل تر شدن مقاله
توجه: ممکن است پاسخ سوال شما در کامنتهای پایین صفحه باشد!
برای پیدا کردن مطالب مورد نظر خود از تصویر زیر کمک بگیرید.
در این مقاله چه میآموزیم؟
1. رفع انواع ارور های درد سر ساز در ایتبس
در سایت سازنده نرم افزار etabs لیستی از خطاها دارای کد عددی، مربوط به مراحل مختلف استفاده از نرم افزار قرار گرفته است که در صورت ایجاد خطای دارای کد در مراحل نصب، اجرا و استفاده از نرم افزار می توان علت آن را متوجه شد.
پرتکرار ترین این خطاها مطابق جدول زیر است :
شماره ارور | توضیح و راهکار |
1721 و 1722 | این ارور به علت خطای سیستم فعالسازی نرم افزار ایجاد می شود و عمدتا به علت خرابی فایل فعالسازی نرم افزار یا نسخه اشتباه روی سیستم ایجاد می شود. بهتر است نرم افزار به طور کامل توسط یکی از نرم افزارهای حذف برنامه مثل revo uninstaller حذف و دوباره نسخه مناسب با توجه به 32 بیت بودن یا 64 بیت بودن نرم افزار نصب شده و دوباره از نو فعال شود. |
4 و 5 و 112 و 12 | بیشتر به علت عدم وجود فضای کافی در درایوی که فایل ایتبس قرار گرفته ایجاد می شود و باید فضای لازم را ایجاد کرد یا فایل را به درایو دیگر منتقل کرد |
خطاهای نمایش داده شده در منوی Analyze-Check Model عمدتا مربوط به مدلسازی بوده و با اصلاح موارد نشان داده در پنجره مربوطه رفع می شوند اما همه خطاهای نرم افزار در قسمت Check Model قابل مشاهده نیست و برخی به زمان آنالیز و طراحی سازه بر می گردد که در این بخش مهم ترین های آن آمده است.اما علاوه بر این موارد بسته به نوع پروژه ممکن است خطاهایی رخ دهد که در اینجا به بخشی از آنها اشاره می کنیم.
معمولا نوع این خطاها در پنجره نمایشی دیده می شوند اما می توان آنها را با توضیحات بیشتری در منوی زیر نیز مشاهده کرد. در این فایل هیچ گونه Warning نباید مشاهده شود.
Analyze-Last Analysis Run Log…
1.1. خطای همپوشانی (overlapping) در ایتبس
یکی از ارورهای ایتبس در قسمت Check Model، همپوشانی دو یا چند عضو (overlapping) می باشد. برای رفع خطای overlapping باید با انتخاب اعضای گزارش شده از منوی select-labels-frame labels و انتخاب Show selected objects only در یکی از پنجره های نمایشی نرم افزار، اعضای مدنظر را ویرایش نمود.
2.1. خطای دیافراگم در etabs
درصورتی که برای سقف های تراز بین طبقه ای (refrence plane) از دیافراگم جداگانه استفاده نشده باشد، نرم افزار خطای دیافراگم خواهد داد. باید آنها را انتخاب کرده و یک دیافراگم مجزا به آن اختصاص داد.
اگر میخواهید یک بار دیگر گامبهگام طراحی انواع دیافراگم صلب،نیمهصلب و انعطافپذیر را در ایتبس چک کنید، میتوانید مقاله “طراحی دیافراگم سقف” را مطالعه کنید.
3.1. علت ران نشدن ایتبس
- خطای Unable to write frame loads در هنگام آنالیز و بعد از آن Unable to create model to run گاهی نمایش داده می شود، که علت آن ناشناخته بودن بارهای ثقلی برای تحلیل تحت بارهای فرضی یا خیالی است.
- برای رفع خطای ران نشدن ایتبس، در برخی ورژن های نرم افزار باید یک یا چند بار خیالی notional را حذف کرده، آنالیز را انجام داد و سپس قفل را باز کرده و مجددا بارهای خیالی را تعریف کرده و فایل را ذخیره کرد، یا ابتدا بارهای فرضی را در بخش load cases به بار other تغییر داده و آنالیز کرد و دوباره بارهای فرضی را به پیش فرض program determined برگرداند.
- ممکن است به دلیل اشکالات مدلسازی که در Check Model مشاهده نشده اند آنالیز انجام نشود. برای رفع این مورد در یک فایل Save as گرفته شده، تمام مدل را انتخاب نموده و از مسیر Edit – Merge Joints تمام گرههایی که با فاصله مثلا کمتر از 1 سانتی متر از یکدیگر قرار دارند را به هم متصل کنید.
- عدم تعریف صحیح مصالح فولاد، بتن و میلگرد نیز می تواند مانع از آنالیز شود، باید در قسمت تعریف مصالح به مقدار صحیح مدول الاستیسیته (E)، چگالی و تنش تسلیم توجه نمود.
- اگر ضریب کاهش سختی برای تیرها، ستون ها و دیوار ها تعریف شده باشد ممکن است عدد ناچیزی وارد شده باشد و موجب جلوگیری از آنالیز شود.
می توان در یک فایل ذخیره شده جداگانه سختی همه اعضا و سطح ها را از مسیرهای Assign-Frame-Property Modifiers و Assign-Shell-Stiffness Modifiers یک داد و متوجه شد خطا مربوط به سختی است یا خیر.
- مش بندی سطوح و دیوار ها می تواند گاهی عامل جلوگیری از آنالیز باشد. می توان در یک فایل ذخیره شده، دیوار ها و سطوح را حذف کرده، بدون مش بندی اضافه کرد و دید آیا بدون مش بندی آنالیز انجام می شود و یا خیر و در صورتی که مشکل از مش بندی باشد نسبت به اصلاح مش بندی و تغییر ابعاد آن اقدام نمود.
4.1. گیر کردن آنالیز روی تحلیل P-Delta
- در این مورد عمدتا یک بار غیر واقعی به سازه وارد شده است مثلا روی سقف ها بار با واحد اشتباه وارد شده است. مثلا به جای 500 kg/m2 مقدار 500 kg/cm2 وارد شده است که مقدار زیادی است و 10000 برابر است و نرم افزار نمی تواند تحلیل پی دلتا را ادامه دهد.
میتوان از منوی Display menu-Load Assigns مقدار بارهای وارد شده به بخش های مختلف سازه را مشاهده کرده و اصلاح نمود. - برای این خطا گاهی ممکن است خطایی در مدل سازی مثلا مش بندی المان های خطی و سطحی وجود باشد یا بخشی از سازه ناپایدار باشد ، مثلا اتصال تیر طره مفصلی باشد، در این موارد بهتر است با حذف و اصلاح المان هایی که امکان خطا در آنها وجود دارد تحلیل را هر بار انجام داد تا خطای دقیق مشخص شود.
5.1. خطاهای شامل Unstable (خطای ناپایداری سازه)
در این موارد باید دید کدام اعضا به درستی مدل نشدهاند و اتصال آن به بخشهای دیگر سازه دارای مشکل است. برای این کار میتوان در بخش Display>>Deformed Shape تغییرشکلهای سازه را مشاهده کرد و اگر عضوی تغییر شکل غیر معقول داشت، اتصال آن را بررسی و اصلاح نمود.

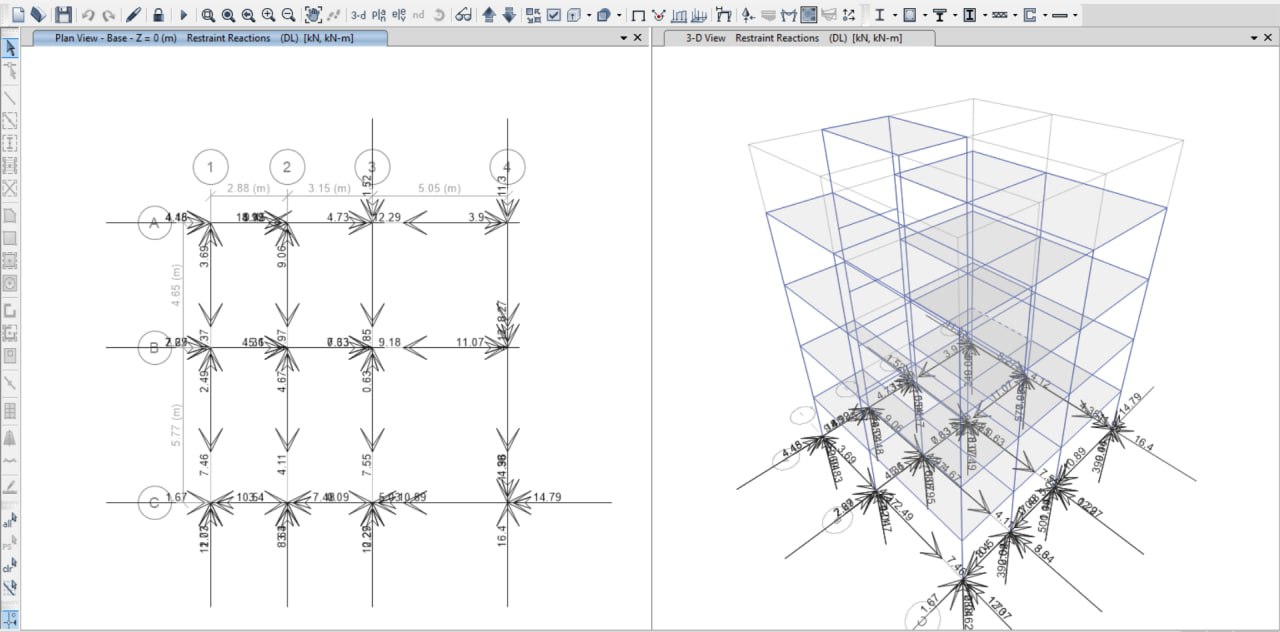

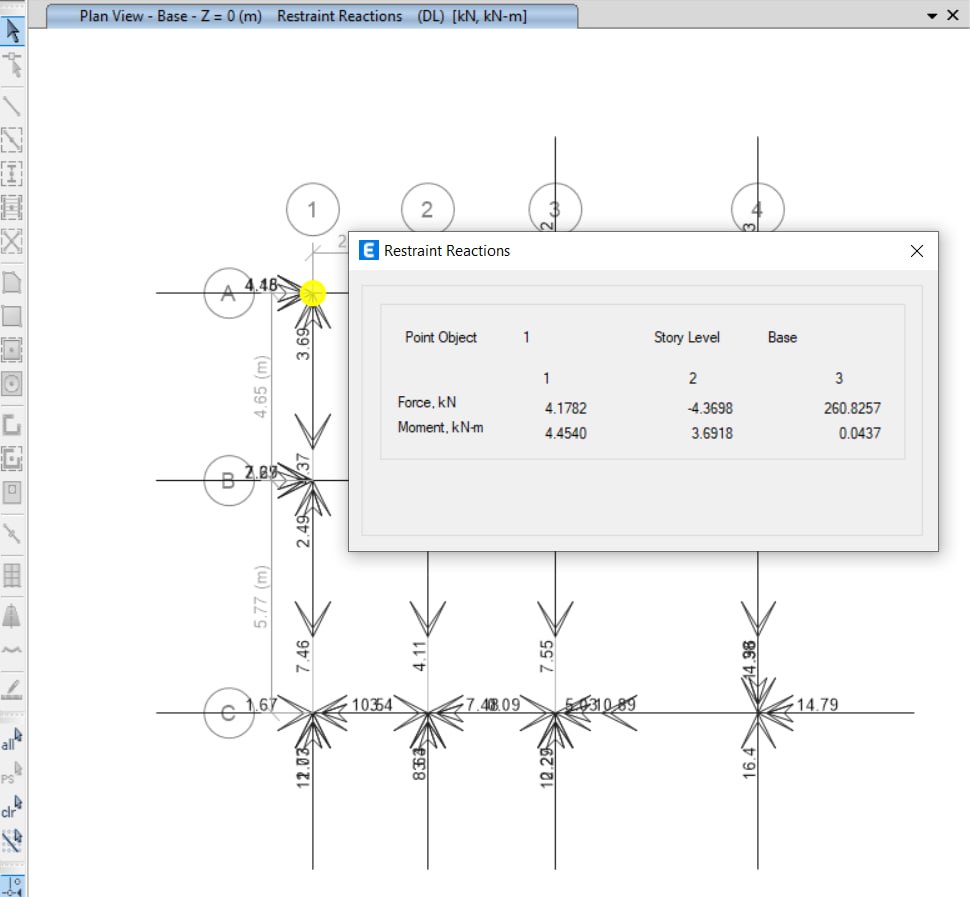

6.1. در آنالیز خطایی دیده نمی شود اما تغییر مکان طبقات آن تحت بارهای جانبی صفر است:
امکان دارد در هنگام گیردار کردن یا اختصاص شرایط مفصلی به پای ستون ها، گزینه All Story یا Similar Story فعال بوده باشد و همه گره های مشابه در طبقات نیز گیردار شده باشد. برای رفع این مشکل باید گره های مورد نظر در طبقات را انتخاب کرده و از مسیر Assign-joints-Restraints همه تیک های مربوط به گیرداری را برداشت.
7.1. طراح خیلی قوی برای مهاربندها و خیلی ضعیف برای ستونها
در این حالت ممکن است در هنگام مفصلی کردن تیرهای سازه، ستون ها نیز مفصلی شده باشند که برای رفع آن باید پس از انتخاب ستون ها از طریق Select-Object type-Columns انتخاب کرده و از مسیر زیر با انتخاب No Releases مفاصل آن ها را حذف کرد.
Assing-frame-release/partial fixitiy
8.1. نام فایل ها
نام فایل ها و پوشه های پروژه ترحیجا انگلیسی باشد زیرا در فارسی ممکن است دچار خطا شود.
9.1. خطای غیرمعتبر بودن (not a valid)
ERROR opening file , May not a valid ETABS .EDB file
در این مورد احتمالاً فایل با ورژن 9.7.4 ساخته شده است و قصد دارید در ورژن بالا آن را باز کنید.برای رفع این مشکل باید فایل قدیمی را به ورژن جدید تبدیل کرد، بدین منظور فایل ETABSTran2013 را از سایت سازنده نرم افزار دانلود کرده و فایل را از حالت زیپ خارج کنید و سپس فایلی که به اسم ETABSTran2013.exe به دست می آید را داخل فولدری که نرم افزار شما نصب شده است کپی نمایید سپس می توانید با اجرای نرم افزار، فایل قدیمی را باز نمایید.
2. پرسش و پاسخ سوالات پرتکرار ارور های ایتبس
اگر پاسخ سوالتان را پیدا نکردید حتما در کامنت های همین مقاله مطرح کنید تا پشتیبان های علمی سبزسازه به آنها پاسخ دهند.
1. ارور زیر به چه دلیل نمایش داده میشود؟
Error In Performing miStart Steel Design Check of Structure
2) ارور زیر به چه دلیل نمایش داده میشود؟
Error In reading Response Spectrum Data from file ….text
3) ارور زیر به چه دلیل نمایش داده میشود؟
The EI reduction Factors has been calculated to be less than 0.25 to 1 members,these factors have been set to 0.25 and auto iteration has been stopped……. Do yo want to select theam?
این پیام خطا نیست، چون از تحلیل مستقیم (Direct Analysis) استفاده شده است، این پیغام مبنی بر تغییر سختی اعضاست. میتوانید گزینه yes را انتخاب کنید و سپس المانی که سختی کمتری داشته باشد را تغییر دهید.
4) ارور زیر به چه دلیل نمایش داده میشود؟
Error illegal value
Control panel/regin/additional setting/decimal symbel
5) ارور زیر به چه دلیل نمایش داده میشود؟
Warning: Line load L1 from (0 16250) to (9380 16250) At Story1 is not transferred Warning: Line load transfer, Check Story1, L1. Total loss = 47.838. For load pattern Dead
6) ارور زیر به چه دلیل نمایش داده میشود؟
Warning: Area load transfer, Check Story1, A1. Total loss = 28.14. For load pattern Lred0.5
Warning: Area load transfer, Check Story1, A1. Total loss = 8.8641. For load pattern EZL
در آزادسازی اعضا باید دقت گردد ﻓﻘﻂ درﺟﻪ آزادی را در یکسر ﻋﻀﻮ انجام داد و بایستی ﻣﻄﻤﺌﻦ ﺷد ﮐﻪ درﺟﺎت آزادی دو ﺳﺮ ﯾﮏ ﻋﻀﻮ ﻗﺎب آزاد ﻧﺸﺪه ﺑﺎﺷﻨﺪ. آزادسازی دو ﺳﺮ ﺑﺎﻋﺚ ﺟﻠﻮﮔﯿﺮی از اﻧﺘﻘﺎل بارشده و ﺑﺎﻋﺚ اﯾﺠﺎد ﺧﻄﺎﻫﺎی ﻋﺪدی در ﻣﺤﺎﺳﺒﺎت میشوند (این اشتباه در آزادسازی تیرهای طره رایج است).
در این موارد فایل سازهای باید بررسی شود؛ بنابراین قبل از تحلیل سازه، گزینه Check model را بزنید تا اگر ایرادی در مدلسازی داشتید، گزارش شود و برطرف کنید. اگر بعد از برطرف کردن ایرادات تحلیل انجام نشود، ابتدا تحلیل پی دلتا را غیرفعال کنید (از مسیر Define>>Pedelta Option روی گزینه None قرار بدهید). سپس از منوی Display گزینه Deformed Shape را بزنید. حالت بار را یکبار روی حالت بار Dead بزارید و Start animation را بزنید و تغییر شکل را بررسی کنید. اگر تغییر شکل غیرمتعارفی در المان دیدید، بررسی نمایید. همچنین تحت حالت بار لرزهای EX و EY تغییر شکل سازه را بررسی کنید تا اگر المانی رها شده باشد، بتوانید تشخیص دهید و مشکل آن را برطرف کنید. اگر همچنان ایراد پابرجا بود، مشخصات مصالح، بارگذاری وارده و ضرایب سختی اختصاص دادهشده را بررسی نمایید. علاوهبر این، از مسیر select>>select>>object type>> joints تمام نقاط سازه را انتخاب و سپس دکمه delete روی کیبورد را بزنید تا اگر نقاط اضافه در مدل ترسیمشده باشند، حذف گردند.
8) ارور زیر به چه دلیل نمایش داده میشود؟
the P-M-M interaction surface is not convex
این موضوع ارتباطی به تحلیل تاریخچه زمانی ندارد و به سطح اندرکنش ستونها (فولادی یا بتنی) مربوط میشود. درواقع این پیغام اشاره به عدم محدب بودن نمودار دارد. این نمودارها برای آن است که نقطه تسلیم ستون را مشخص نمایند؛ زیرا ستونی که بهطور همزمان تحت نیروی محوری و لنگر خمشی قرار بگیرد. اینکه کجا و در چه مقدار نیرویی تسلیم میشود مشخص نیست. مثلاً در نقطه تسلیم معلوم نیست نیروی محوری چه مقدار است؟ لنگر خمشی چه مقدار است؟ اینکه میگوییم معلوم نیست یعنی از قبل معلوم نیست نه اینکه کلاً مشخص نباشد. مقاومت خمشی یک تیر بتنی را میتوان قبل از اینکه بارگذاری شود، به دست آورد، اما در یک ستون بستگی به میزان نیروی محوری و لنگر خمشی دارد. بنابراین زمانی که نمودار سطح اندرکنش تعریف میشود، در هر مرحله که تحلیل پیش میرود(چه تاریخچه زمانی چه تحلیل پوش آور)، پاسخهای سازه بهصورت لحظهای بر روی نمودار ثبت میگردد و مختصات نقطه p-m2-m3 روی نمودار ۳ بعدی مشخص میشود. هرجایی که این نقطه منحنیهای اندرکنش را قطع کند، آن لحظه ستون تسلیم خواهد شد. پس این موضوع به نحوه تعریف ستون و نمودار سطح اندرکنش آن برمیگردد. بهتر است اجازه دهید که خود نرمافزار این مورد را ترسیم کند. اگر خودتان بخواهید بهصورت User Define تعریف کنید، کمی مشکل است و نیازی هم به این کار نیست.
۱- قسمت شیبدار سقف را دیافراگم_نیمه_صلب (Semi Rigid) اختصاص دهید تا امکان انتقال نیروی محوری به تیرهای مورب سقف را داشته باشد. مدل در نظر گرفته شده برای المان سقف تا حد امکان باید به شرایط واقعی سقف نزدیک باشد تا بر اساس سختی آن، توزیع نیرو بین المان سقف و تیرهای پیرامونی آن انجام گیرد. در صورت لزوم میتوان با ضرایب اصلاح سختی، مدل سقف را به مدل واقعی نزدیک نمود.
۲- برای مشبندی سقف از حالت Default نرم افزار استفاده نگردد. چون المان سقف به حالت مورب می باشد، نرم افزار آن را به صورت المان Ramp خواهد شناخت و پیش فرض حالت مش بندی نرم افزار برای این المان ها مناسب نیست. در صورتی که توزیع نیرو دوطرفه است (مثلاً سقف به صورت دال دوطرفه عمل نماید) لازم است که مش بندی در هر دو جهت انجام گیرد و اگر سقف علمکرد یکطرفه داشته باشد (انواع سقف های با تیرچه یکطرفه) مش بندی فقط در یک جهت انجام شود (در جهت عمود بر تیرچه ها و توزیع بار) و در جهت دیگر مش بندی انجام نمیشود (تعداد قطعات تقسیم برابر یک در نظر گرفته شود).
۳- تیرهای سقف به صورت مورب خواهند بود و طبعاً در آنها نیروی محوری ایجاد میشود و عملکرد آنها مشابه یک تیرستون و یا المان PMM (شامل نیروی محوری و لنگر خمشی حول دو محور اصلی مقطع) ایجاد میشود. در صورت بتنی بودن تیرها، به آنها المان مشابه ستون اختصاص داده شود.
۴ -در صورت بتنی بودن تیرها، لازم است که ضریب ترک خوردگی مناسب به آنها مشابه تیرها یا ستونها اعمال شود. این ضریب وابسته به این است که مقدار نیروی محوری فشاری ایجاد شده در آنها چقدر می باشد. مرز بین حالت عملکرد تیری و ستونی حالتی است که نیروی فشاری عضو ۱۵ درصد حاصل ضرب سطح مقطع عضو در مقاومت فشاری بتن و ضریب جزئی ایمنی بتن است. نیروی محوری فشاری عضو در حالت ضریبدار محاسبه و کنترل می گردد.
۵- در صورت فلزی بودن تیرها با توجه به مورب بودن آنها، این تیرها به عنوان مهاربند تشخیص داده می شوند. در صورتی که استفاده از این تیرها فقط جهت تحمل بارهای ثقلی باشد، ضوابط لرزه ای در طرح این تیرها غیرفعال شود.
منبع: مهندس جعفری
16) مفهوم پیام زیر چیست؟
…THE STRUCTURE IS UNSTABLE OR ILL-CONDITIONED
این پیام نشان میدهد قسمتی از سازه ناپایدار است. چک کنید ببینید چه عضو یا عضوهایی شرایط ناپایداری دارند، سپس رفعشان کنید.
19) مفهوم پیام زیر چیست؟
P_delta iteration faile
20) در هنگام ذخیره کردن فایل با e2k با خطای زیر مواجه می شوم. دلیلش چیست؟
error saving text file separator load cases error no.9 index was outside the bound of the array
۱- نام فایل را تغییر دهید و دوباره باز کنید و ذخیره به عنوان E2k را انجام بدید.
۲- قفل فایل ایتبس را باز کنید بعد خروجی E2K بگیرید.
۱- از گزینه folder option در ویندوز گزینه Hide Extensions for Known File Type راغیر فعال کنید تا پسوند فایل نمایش داده شود.
۲- در پوشه ای که فایل ایتبس قرار دارد، فایل با پسوند ebk را تغییر نام داده و ebk را به edb تغییر دهید و به نام اولیه فایل نیز یک حرف اضافه کنید تا تکراری نباشد، سپس فایل را با ایتبس باز کنید.
۳- در صورتی که فایل ebk حذف شده و فقط edb را دارید، این فایل را با نرم افزار notepad++ باز کنید و همزمان یک فایل سالم را نیز باز کنید، سپس خط اول فایل را از فایل سالم به خراب کپی کرده و ذخیره کنید و با ایتبس باز کنید.
۱- اگر روی تیرها هیچ عددی نمایش داده نمی شود بعد از طراحی، یعنی شما باید از گزینه Overwrite Frame Design Procedure استفاده کنید و تیر را بتنی تعریف کنید.
۲- اگر اعداد نشان داده می شود، یعنی درست هست و تیر از نوع Design تعریف شده و ستون از نوع Check.
23) منظور از پیام زیر چیست؟
Mass source MsSrc1 has both element self-mass and a load pattern with a self-weight multiplier greater than zero. This may result in duplicated self-mass Check Warning File
۱- امکان دارد آرماتورهای پیش فرض برنامه حذف شده باشد، از مسیر Define > Section Properties > Reinforcing Bar Sizes روی دکمه Add common Bar Set کلیک و آرماتورهای پیش فرض U.S. customary را اضافه کنید.
۲- امکان دارد شما تعریف های لازم برای طراحی دیوار برشی و تعیین مقطع آن در Section Designer را انجام نداده باشید. در واقع شما سکشن های دیوار برشی را در منوی Design تعریف نکرده و اختصاص ندادید.
26)من با ایتبس ۹.۷.۴ دارم یک فایل اماده سازه بتنی می سازم. مقاطع را که تعریف میکنم از نرم افزار سیو می گیرم. وقتی دوباره میخوام فایل را باز کنم مقاطع باز نمی شوند و ارور زیر را میدند، ویندوز را هم عوض کردم درست نشد
Erorr run-time 9 subscript out of range
۱- ویندوز رو آپدیت کنید.
۲- هم نسخه های نرم افزار visual basic را نصب کنید.
۳- یکی از نرم افزارهای تعمیر رجیستری سیستم مثل CCleaner رو نصب کنید و رجیستری ویندوز رو تعمیر کنید.
۴- مکان سیستم رو از مسیر زیر عوض کنید و روی ایران یا آمریکا بذارید.
control panel-region-administrative-change system locale ۵- در پوشه C:\Windows فایلهای با پسوند tb2 را سرچ کرده و حذف کنید. وارد ایتبس شوید، یک مدل از مدلهای آماده بسازید و گزینه Options > Reset Toolbars را انجام دهید و سپس ایتبس را ببندید و مدل خودتان را باز کنید.
ارورهای شمارهدار در موقع ارور دادن، مشخص هستند. بنابراین نیاز به پیدا کردن اون نیست.
هر اروری در ایتبس با یک شماره هشتک دار (#) مشخص میشود که در ادامه معنای این ارورها را ارسال میکنم؛ مثلاً اگر در پروژه شما ارور 2# دادهشده، یعنی آرماتور موردنیاز از حداکثر آییننامه بیشتر است. در این حالت باید ابعاد مقطع را افزایش بدهید. همچنین ارور 45# مربوط به این هست که تنش برشی ناشی از نیروی برشی و لنگر پیچشی بیشتر از حد مجاز است. در این حالت احتمالاً لنگر پیچشی از ظرفیت آن بیشتر شده که میتوانید Tu را با Phi Tcr مقایسه کنید. در صورت تجاوز، ضریب سختی پیچشی را به صورتی کاهش بدهید که Tu برابر با Phi Tcr شود(البته در حالتی که پیچش مقطع از نوع سازگاری باشد). درصورتیکه پیچش از نوع تعادلی باشد(مثلاً تیرهای متصل به دال کنسول)، باید ابعاد مقطع را افزایش بدهید. اگر با کاهش ضریب سختی پیچشی همچنان مقطع قرمز هست، مشکل از نیروی برشی هست که در این حالت باید ابعاد مقطع افزایش پیدا کند.
error # 1
شکست فشاری مقطع بتنی
error # 2
آرماتور موردنیاز از حداکثر آییننامه بیشتر است.
error # 3
تنش برشی بیش از حداکثر مجاز
error # 4
طراحی خمشی ستون قابلمحاسبه نیست.
error # 5
عامل بار محوری ستون بیش از نیروی اویلر است.
error # 6
آرماتور موردنیاز ناحیهای از ستون از حد مجاز فراتر رفته است.
error # 7
عدم محاسبه ظرفیت خمشی برای طراحی برشی
error # 11
ظرفیت فشاری محوری برای بتن بیش از حد آییننامهای است.
error # 12
تیرهای قاب به ستون دارای خروج از مرکزیت هستند.
error # 13
پیچش از حد مجاز فراتر رفته است.
error # 14
آرماتور بهکاررفته از حداقل آییننامه کمتر است.
error # 15
آرماتور بهکار رفته از حداکثر آییننامه بیشتر است.
error # 16
آرماتور پیچشی بهکار رفته از حداقل آییننامه کمتر است.
error # 23
هیچ تیری در بالای ستون وجود ندارد. نسبت ظرفیت تیر – ستون اجباری نیست.
error # 24
حداقل یک تیر در بالای ستون بتن ندارد و نسبت ظرفیت تیر – ستون محاسبه نشده است.
error # 25
ستون در بالا بتن ندارد. نسبت ظرفیت تیر/ ستون محاسبه نشده.
error # 26
نسبت ظرفیت تیر – ستون محاسبه نشده است.
error # 27
ستون انعطافپذیر نیست، کنترل برش در ناحیه اتصال اجباری نیست.
error # 28
بار لرزهای نیست، کنترل برش در ناحیه اتصال اجباری نیست.
error # 29
هیچ تیری در بالای ستون وجود ندارد. کنترل برش در ناحیه اتصال اجباری نیست.
error # 30
حداقل یک تیر در بالای ستون بتن ندارد.
error # 31
ستون در بالا بتن ندارد، کنترل برش در ناحیه اتصال اجباری نیست.
error # 32
کنترل برش در ناحیه اتصال اجباری نیست.
error # 33
نسبت ظرفیت تیر – ستون بیشتر از حد مجاز است.
error # 34
برش در ناحیه اتصال بیشتر از حد مجاز است.
error # 35
نسبت ظرفیت بیشتر از حد مجاز است.
error # 36
تمامی تیرهای اطراف اتصال طراحی نشدهاند و نسبت ظرفیت تیر- ستون محاسبه نشده است.
error # 37
حداقل یکی از تیرهای اطراف اتصال گسیخته شده و نسبت ظرفیت تیر- ستون محاسبه نشده است.
error # 38
ستون بالای اتصال طراحی نشده است و نسبت ظرفیت تیر – ستون محاسبه نشده است.
error # 39
ستون بالای اطراف اتصال گسیخته شده است و نسبت ظرفیت تیر- ستون محاسبه نشده است.
error # 40
تمامی تیرهای اطراف اتصال طراحی نشدهاند و نسبت ظرفیت برش در ناحیه اتصال محاسبه نشده است.
error # 41
حداقل یکی از تیرهای اطراف اتصال گسیخته شده و نسبت ظرفیت برش در ناحیه اتصال محاسبه نشده است.
error # 42
ستون بالای اتصال طراحی نشده است و نسبت ظرفیت برش در ناحیه اتصال محاسبه نشده است.
error # 43
ستون بالای اطراف اتصال گسیخته شده است و نسبت ظرفیت برش در ناحیه اتصال محاسبه نشده است.
error # 45
تنش برشی ناشی از نیروی برشی و لنگر پیچشی بیشتر از حد مجاز است.
28) زمانی که آنالیز سازه را انجام میدهم در قسمت آنالیز ارور روبرو ظاهر میشود. دلیل آن چیست؟
Negative stiffness found during solution for dog if of joint
۱- پارامترهای موثر در آنالیز پی دلتا و ترکیب بار آن را به درستی وارد نکردید و ممکن است یکی از ضرایب خیلی زیاد وارد شده باشد
۲- قاب سازه مهار جانبی کافی را ندارد و مثلا برای قاب خمشی خودتان، تیرهای اصلی را مفصلی کردید
۳- ضرایب کاهش سختی را درست وارد نکردید و میزان سختی را خیلی کم در نظر گرفتید، عمدتا موقع اختصاص ضرایب کاهش سختی به دال ها این مشکل پیش می آید
۴- عدم اختصاص دیافراگم به سازه
۵- سختی محوری ستون ها یا مهاربندها را صفر کردید با اختصاص ضرایب کاهش
36) موقع کرک کردن این خطا نمایش داده میشود. دلیل آن چیست؟
windows cannot access the specified device, path, or file
37) خطای زیر در موقع آنالیز به چه معناست؟
no cases set to run
احتمالاً در این مورد سازه را طراحی کرده بودید و بااینکه سازه در حالت آنالیز شده (قفل تحلیل بسته بود) دکمه Run را زدید که این پیغام ظاهر شد؛ بنابراین قفل مدل را باز کنید و مجدداً دکمه تحلیل را بزنید.
38) خطای زیر به چه دلیل است؟
model to run Unable to create
اگر مدلسازی و سایر موارد درسته و همچنان با این پیغام مواجه میشوید، یکبار فایل را بانام جدید Export کنید و مجدداً این فایل جدید را import کنید تا فراخوانی شود. بعد تحلیل کنید ببینید آیا ارور رفع شده یا خیر.
در دو حالت این موضوع اتفاق میافتد:
1- قبل از تحلیل سازه از منوی Analyze>>Set Load Case T Run گزینه Calculate Diaphragm Center to Rigidity را فعال نکرده باشید؛ بنابراین این گزینه باید فعال باشد تا مختصات مرکز سختی مقدار داشته باشد.
2- اگر دیافراگم سازه نیمه صلب باشد، برخی خروجیها مانند مختصات مرکز سختی توسط نرمافزار ارائه نمیشود؛ بنابراین باید دیافراگم صلب باشد تا مختصات مرکز سختی مقدار داشته باشد.
41) منظور از پیام زیر چیست؟
section is not seismicallycompact for moderately ductile members
قاعدتاً باید فشردگی لرزهای در شکلپذیری متوسط چک شود، ایتبس نمیتواند فشردگی لرزهای را بررسی کند.
42) منظور از ارور زیر چیست و باید چکار کرد؟
Error in performing miRun Analysis
یکبار از منوی File گزینه Export و مجدداً import را بزنید و فایل را فراخوانی کنید. با این کار گاهاً میفهمید ایراد کارتان کجاست. این ارور برای زمانی هست که از یک فایل نمونه استفاده میکنید و به خروج از مرکزیتهایی که برای حالت بار وارد شده، برمیگردد. اگر تحلیل شما استاتیکی باشد و خروج از مرکزیت زلزلههای دینامیکی را تشدید کرده باشید، آن را Delete کنید و سازه را مجدداً تحلیل نمایید.
گاهی با این ارورها مواجه میشوید که با کلیک بر روی گزینه OK، پیغامهای بعدی را مشاهده میکنید.
این ارور به خاطر تفاوت ورژن ها میباشد؛ که ممکن است در تمام نرمافزاریهای سپ، سیف یا ایتبس رخ بدهد. زمانی که یک فایل با نسخه بالاتری طراحیشده ولی شما در زمان باز کردن از نسخه پایینتری استفاده میکنید، چنین خطایی صادر میشود. میتوانید فایل را ایمپورت کنید، اگر با این روش فایل شما باز شود، مشکل حلشده ولی در غیر ین صورت باید از ورژنی که فایل طراحیشده است، استفاده کنید.
نکته مهم: در نرمافزار ایتبس میتوان با ایمپورت کردن این مشکل را برطرف نمود و با فایل ایمپورت شده کارکرد. اما برای نرمافزارهای سیف و سپ اگر از ایمپورت کردن استفاده شود، نرمافزار برخی از تغییراتی که کاربر در زمان مدلسازی و طراحی انجام داده را بهپیش فرضهای خودکار خود باز میگرداند. پیدا کردن این تغییرات بر اساس پیشفرضهای اولیه نرمافزار کاری وقتگیر هست و ممکن است کاربر علیرغم زمانی که برای این کار صرف میکند، قادر به یافتن همه موارد نباشد؛ لذا بهتر است مدلسازی و طراحی در این نرمافزارها برای نسخه پایینتر دوباره انجام شود.
پوشه و زیرپوشههای فایلهای طراحی نباید فارسی نوشته شود. برای اینکه این پیغام برطرف گردد باید نام تمام پوشهها و فایلهای طراحیتان را انگلیسی کنید.
زمانی که در تحلیل، طیف طرح را در ایتبس بهصورت فایل متنی فراخوانی میکنید، این فایل چون روی سیستم شما موجود است، در زمان تحلیل ایتبس این فایل را از سیستم شما فراخوانی میکند و مشکلی پیش نمیآید؛ اما وقتی این فایل را برای کسی ارسال میکنید، در زمان تحلیل با پیغام فوق مواجه میشوید که برای رفع آن دو راهکار دارید: 1- فایل تکست مربوط به طیف طرح را باید همراه فایل ایتبس ارسال کنید تا کسیکه میخواهد فایل شمارا بازبینی کند، فایل متنی را هم داشته باشد و زمان فراخوانی با مشکل روبرو نشود.
2- راه سادهتر این است که شما زمان تعریف طیف طرح در ایتبس گزینه (Convert To User Define) را بزنید تا به قولی فایل متنی به جان ایتبس بنشیند و مشکلی در زمان فراخوانی پیش نیاید.
اگر در زمان اختصاص دیافراگم به طبقات، تمام طبقات را به همراه نیمطبقهها انتخاب کنید و یک دیافراگم یکسان به آنها اختصاص دهید، قطعاً با پیغام فوق مواجه خواهید شد.
برای رفع این مورد باید به دال نیمطبقه، دیافراگم جداگانه نسبت به سایر طبقات اختصاص بدهید تا با این پیغام مواجه نشوید؛ مثلاً اگر به کف دیافراگم D1 از نوع نیمه صلب اختصاص دادید، به دال نیمطبقه دیافراگم جداگانه D2 اختصاص بدهید.
47) ارور زیر به چه دلیل است؟
Error in creating analysis model
در زمان مواجهشدن با پیغام فوق دو حالت زیر را بررسی کنید:
حالت اول: اگر بلافاصله بعد از آنالیز این پیغام ظاهر میشود، کافی است یکبار از مسیر زیر فایل را Export و Import کنید.
File >> Export >> Save Model as ETABS.e2k
File >> Import >> ETABS.e2k
حالت دوم: اگر ایتبس آنالیز میکند و در قسمتی از آنالیز با این پیغام مواجه میشوید، باید مواردی مثل مشخصات مصالح، مشخصات مقاطع و اختصاص آن، حالت بارهای تعریفشده، ضریب زلزله و ناپایداری سازه را بررسی کنید.
48) هنگام چک کردن پروژه در سیف با این ارور مواجه شدم. چکار کنم؟
البته پروژه باید بررسی شود؛ اما اگر از المان None در مدل استفاده کردید، آن را به یک مقطع کوچک تغییر بدهید؛ زیرا المان None زمانی که مشبندی میشود باعث وارنینگ خواهد شد. همچنین اگر بازشو را بهصورت Opening مدلسازی کردید، دقت کنید بارگذاری نکرده باشید(در این خطا کاربر بهاشتباه openingها را بارگذاری کرده بود که با رفع این مورد، خطای ناشی از آن برطرف شد).
49) بعد از اجرای Check model با پیغام زیر مواجه شدم. دلیل آن چیست؟
برای رفع این خطا باید ایرادات ترسیمی را برطرف کنید. همیشه با تلورانسهای 001/0 متر، 01/0 متر و 1/0 متر فایل را کنترل نمایید.
شما همواره باید با تلورانسهای گفتهشده کار را کنترل کنید. شما وقتی تلورانس را 1 میلیمتر قرار بدهید، نرمافزار اگر فاصله دو نقطه کمتر از 1 میلیمتر باشد آن را بهعنوان خطا شناسایی میکند؛ اما فرض کنید اشتباه تیر را به مرکز ستون متصل نکرده باشید و فاصله این نرسیدن بیشتر از 1 میلیمتر باشد، در این صورت باید تلورانس را روی 10 میلیمتر قرار بدهید تا نرمافزار خطا را تشخیص بدهد. درواقع تلورانس واردشده باید محدوده خطا را پوشش بدهد.
50) هنگام تحلیل با خطای زیر مواجه میشوم. چکار کنم؟
error in recovering center of rigidity response
این خطا معمولاً بخاطر عدم تعریف دیافراگم صلب است. اگر هدفتان تحلیل غیرخطی است، توجه داشته باشید که سقف شما در مدل سهبعدی باید صلب مدلسازی شود. درصورتیکه سقف صلب نیست، از مد دو بعدی استفاده کنید.
خطاهای O/S رایجترین خطاها در طراحی سازهها است. این خطاها از 1 تا 45 شمارهگذاری میشوند که معنی و مفهوم هریک در پرسش 27 بیان شد. در حالت کلی برای رفع این مشکل، واحدها، بارگذاریها، مشخصات مصالح تعریف شده، مشخصات اختصاص داده شده به مقاطع و اتصالات را کنترل کنید. اگر مشکلی در موارد مذکور وجود نداشت، بایستی سراغ ارائه طرح مناسب بروید. درواقع این ارور معمولاً ماهیت تجاوز تقاضا از ظرفیت و محدودههای آییننامه دارند. برای مثال درصورتیکه در دهانهای تیر کوتاه بتنی وجود داشته باشد، آرماتور محاسبه شده از حد آییننامهای ممکن است فراتر برود و پیغام O/S مشاهده شود.
خطاهای N/C در ایتبس به معنای محاسبه نشدن(Not Calculate) هستند. در این حالت نرمافزار قادر به محاسبه نیست و بهتر است محاسبات دستی جایگزین محاسبات نرمافزاری شود. این خطا در کنترل برش پانچ در نرمافزار safe رایج است و در کنترل برش چشمه اتصال به معنای عدم پاسخگویی چشمه اتصال به بارهای وارده است.
خطاهای N/A زمانی نمایش داده میشوند که کاربر قصد کنترل ضابطه خاصی برای یک عضو را دارد، اما آن ضابطه برای عضو مدنظر کاربرد ندارد و بیمعنی است. درواقع N/A مخفف کلمه Not Applicable میباشد.
درصورتیکه مشخصات سازه و اعضا توسط کاربر تعیین نشده باشند، اعضا مانند تیرها طراحی نخواهند شد. بدین منظور پس از انتخاب اعضای مورد نظر، از مسیر زیر مشخصات طراحی المانها را اختصاص دهید.
Design>>Overwrite Frame Design Procedure…
Design>>Concrete OR Steel Frame Design>>View/Revise Overwrites…
جواب ندادن ستونها میتواند عوامل مختلفی داشته باشد که ارورهای مرتبط با آنها در پرسش 27 ارائه شده است.
نتیجه گیری
در این مقاله به بررسی خطاها و اخطارهایی که ممکن است کاربران نرمافزارهای شرکت CSI بخصوص نرمافزار Etabs با آنها مواجه شوند، پرداخته شد. برای حل هرکدام از این خطاها و اخطارها راهکارهایی ارائه شده و بطور کامل دلیل بروز خطا یا اخطار توضیح داده شد. همچنین در انتهای مقاله، سؤالهای متداول مهندسان مورد بررسی قرار گرفت که ممکن است سؤالات شما نیز یکی از این سؤالات باشد.
مسیر یادگیری برای حرفه ای شدن
- 25
- 26
- 27
- ارورهای ایتبس؛ رفع پرتکرارترین خطاهای طراحی سازه در etabs مانند مشکل آنالیز در ایتبس
- 29
- 30
- 31
- 12+
مطلبی میخواهید که نیست ؟ از ما بپرسید تا برایتان محتوا رایگان تولید کنیم!
- ارسال سوال برای تولید محتوا
سلام مهندس خسته نباشین
در یک پروژه بعد از تحلیل و طراحی همه ی ستون ها رو قرمز نشون میده (فقط ستون ها) و مقدار Ratio رو برای همه ی ستون ها صفر نشون میده
بارگذاری ها درست انجام شده و واحد هم به درستی وارد شده و همینطور بقیه موارد اما علت این اتفاق رو پیدا نمیکنم
نرم افزار نسخه ی ۲۰۱۹ هست و توی فایل های دیگه این مشکل رو نداره
لینک فایل:
https://s32.picofile.com/file/8479159984/Abdollahvand_2_1403_06_28.EDB.html
پاسخ دهید
سلام وقت تون بخیر مهندس، دراین مورد علتش رو نمیدونیم. موفق و مانا باشید.
پاسخ دهید
سلام و درود
هنگام ایمپورت کردن فایل DWG و یا DXF در نرم افزار SAFE 2016 و ۲۰۱۴ ارور زیر نمایش داده میشود
Can not open file
و در ادامهی پیغام مسیر فایل را مینویسد
تمام راهکارها رو امتحان کردم
فایل اتوکد رو به صورت AutoCAD 2000 سیو کردم
ورژن اتوکد ۲۰۱۴ و همچنین با اتوکد ۲۰۲۱ تست شده
مشکلی از فایل اتوکد نیست چون همین فایل در نرم افزار SAFE ورژن ۸ بدون مشکل ایمپورت میشه
چطور میتونم بدون مشکل و ارور فایل اتوکد رو در سیف ایمپورت کنم؟
پاسخ دهید
سلام و درود وقت بخیر
منوی ابزارهای ادیت در نرم افزار من حذف شده اند از جای خودشان چطور میتونم بازگردانم؟
پاسخ دهید
سلام مهندس وقت تون بخیر. از گزینه option پنجره ای هست که میتونین تیک مربوط به edit رو بزنید تا نمایش داده بشه
پاسخ دهید
سلام خسته نباشین
بعد از آنالیز و طراحی، برای اصلاح ابعاد ستون ها اقدام کردم و متوجه شدم با افزایش ابعاد و یا تعداد میلگرد ستون ها، به شکل عجیبی درصد آرماتور و همچنین مقدار ratio را صفر گزارش میدهد.
همچنین نمودار دیاگرام اندر کنش را نشان نمیدهد.
این مورد را در طبقات مختلف و تمام ستون ها چک کردم و متوجه شدم فقط ابعادی که از همان ابتدا در طراحی به کار بردم بدون مشکل هستند و بقیه ابعادی که تعریف کردم، در طراحی مشکل دارند.
علت چیست؟
پاسخ دهید
سلام مهندس وقت بخیر این فایل باید چک بشه
پاسخ دهید
https://s32.picofile.com/file/8478976218/Abdollahvand_1403_06_18.EDB.html
این فایل مورد نظر
فقط من یک فایل دیگه که در اون از ابعاد با تنوع بیشتری در ستون ها استفاده کردم، ساختم و دیگه این مشکل رو نداشت
اما خوشحال میشم که مشکل همین فایل رو پبدا کنین
پاسخ دهید
بعد از ران شدن قفل نرم افزار باز میشود
دلیلش چیست
سپاس
پاسخ دهید
آنتی و اینترنت حتما چک شود و کرک هم به درستی انجام بشه
پاسخ دهید
سلام یه سوال در هر بار سیو کردن فایل ازم مسیر میخواد در ایتبز ۲۰۲۲ راهکارش چیه؟
پاسخ دهید
سلام مهندس
ممکنه در تنظیمات این گزینه رو فعال کرده باشین که بعد هر سیو کردن ازتون مسیر بخاد
پاسخ دهید
سلام مهندس عزیز خداقوت. موقع تحلیل دینامیکی به چه دلیل جابجایی و نیروهای تحلیل طیفی صفر نشان داده میشوند؟ در حالیکه مدل از فایل بدون مشکل کمک گرفته شده. باتشکر
پاسخ دهید
سلام و عرض ادب. در این مورد باید فایل را ارسال کنید تا بررسی بشود.
پاسخ دهید
با سلام؛بعد از ران گرفتن با این وارنینگ روبه رو شدم ؛راه حلش چیه؟
Load Case : Solving Linear Stiffness from the end of Case ~P-DELTA
THE STRUCTURE IS UNSTABLE OR ILL-CONDITIONED !! CHECK THE STRUCTURE CAREFULLY FOR: – INADEQUATE SUPPORT CONDITIONS, OR – ONE OR MORE INTERNAL MECHANISMS, OR – ZERO OR NEGATIVE STIFFNESS PROPERTIES, OR – EXTREMELY LARGE STIFFNESS PROPERTIES, OR – BUCKLING DUE TO P-DELTA OR GEOMETRIC NONLINEARITY, OR – A FREQUENCY SHIFT (IF ANY) ONTO A NATURAL FREQUENCY TO OBTAIN FURTHER INFORMATION: – USE THE STANDARD SOLVER, OR – RUN AN EIGEN ANALYSIS USING AUTO FREQUENCY SHIFTING (WITH ADDITIONAL MASS IF NEEDED) AND INVESTIGATE THE MODE SHAPES
پاسخ دهید
سلام مهندس
داخل مقاله خیلی از خطاها گفته شده لطفا بررسی کنین
پاسخ دهید
سلام موقعی که Run Analyze اجرا می کنم این پیغام رو میده Error in recovring center of rigidity response چکار کنم
پاسخ دهید
سلام مهندس
داخل مقاله خیلی از خطاها گفته شده لطفا بررسی کنین.مقاله رو کامل مطالعه کردین؟
پاسخ دهید
سلام ارور
Erorr in calculating center of regidity
علتش چی هست
مدل ران میشه ولی خیلی طول میکشه و این ارور رو میده
پاسخ دهید
سلام وقت بخیر
پاسخ سوال رو از زبان خانم محمدی پشتیبان دوره طراحی بشنوین.لطفا ویس رو کامل گوش بدین
پاسخ دهید
