تاثیر ویرایش پنجم 2800 بر طراحی عملکردی سازه؛ فرصت یا چالش برای طراحان؟

با رو به پایان رسیدن مهلت استفاده از ویرایش چهارم استاندارد ۲۸۰۰ و الزام به استفاده از ویرایش پنجم، طراحان سازه با تغییراتی مهم در ضوابط، روش‌های تحلیل و نگاه به رفتار ساختمان روبه‌رو شده‌اند.

اما تأثیر ویرایش پنجم ۲۸۰۰ بر طراحی عملکردی سازه فقط به تغییر چند ضریب، رابطه یا پارامتر محاسباتی محدود نمی‌شود. یکی از موضوعاتی که در این مسیر اهمیت بیشتری پیدا کرده، طراحی بر مبنای عملکرد یا Performance-Based Design است؛ رویکردی که مهندس را از صرفاً کنترل ضوابط آیین‌نامه‌ای، به سمت بررسی رفتار واقعی و عملکرد مورد انتظار ساختمان هدایت می‌کند.

در چنین شرایطی، چند سؤال مهم مطرح می‌شود: طراحی عملکردی دقیقاً چیست؟ چه تفاوتی با طراحی تجویزی دارد؟ ویرایش پنجم ۲۸۰۰ چه مهارت‌هایی را برای طراحان مهم‌تر می‌کند؟ و مهندسان برای ورود به این حوزه باید از کجا شروع کنند؟

در ادامه، این موضوعات را بررسی می‌کنیم.

⌛ آخرین به‌روزرسانی: 18 مهر 1405

📕 تغییرات به‌روزرسانی: انتشار جدید

1. مهمترین تغییرات ویرایش پنجم استاندارد ۲۸۰۰

هر ویرایش جدید یک آیین‌نامه تنها به معنای تغییر چند عدد یا رابطه نیست؛ زیرا تغییر ضوابط می‌تواند فرآیند تحلیل، طراحی و کنترل سازه را نیز تحت تأثیر قرار دهد.

در ویرایش پنجم استاندارد ۲۸۰۰، طراحان سازه باید علاوه بر تغییرات عددی، با مفاهیم و پارامترهایی آشنا شوند که بر روند تحلیل و ارزیابی رفتار ساختمان اثر می‌گذارند.

از جمله موضوعاتی که در فرآیند طراحی اهمیت دارند می‌توان به موارد زیر اشاره کرد:

• پارامترهای لرزه‌ای و نحوه تعیین آن‌ها
• طیف طرح و پارامترهای مؤثر بر آن
• ضوابط تحلیل و طراحی سازه
• روش‌های ارزیابی رفتار سازه
• مفاهیم مرتبط با طراحی بر مبنای عملکرد
• استفاده از روش‌های پیشرفته‌تر تحلیل در موارد موردنیاز

بنابراین بررسی تأثیر ویرایش پنجم ۲۸۰۰ بر طراحی عملکردی سازه صرفاً به مطالعه تغییرات عددی آیین‌نامه محدود نمی‌شود؛ بلکه باید دید این تغییرات چگونه بر فرآیند واقعی تحلیل، طراحی و تصمیم‌گیری مهندسی اثر می‌گذارند.

2. طراحی تجویزی چیست؟ و چه تفاوتی با طراحی عملکردی دارد؟

برای سال‌های طولانی، طراحی سازه عمدتاً براساس روش‌های تجویزی یا Prescriptive Methods انجام شده است.

در این رویکرد، آیین‌نامه مجموعه‌ای از ضوابط و محدودیت‌ها را مشخص می‌کند و مهندس با رعایت آن‌ها، اعضای سازه‌ای را تحلیل، طراحی و کنترل می‌کند.

هدف اصلی این روش، تأمین سطح قابل قبول ایمنی ساختمان در برابر زلزله، به‌خصوص جلوگیری از فروریزش و حفظ جان افراد است.

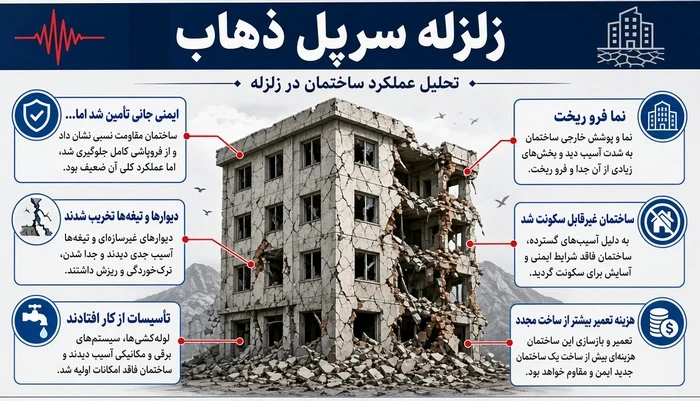

شکل 1- تحلیل عملکرد ساختمان در زلزله سر پل ذهاب

اما یک سؤال مهم وجود دارد:

آیا جلوگیری از فروریزش ساختمان به‌تنهایی برای ارزیابی عملکرد آن پس از زلزله کافی است؟

تجربه زلزله‌ها نشان داده است که پاسخ همیشه مثبت نیست.

ممکن است ساختمان پس از زلزله همچنان پابرجا باشد، اما:

• دیوارهای جداکننده و اجزای معماری آسیب دیده باشند؛
• نما یا سقف کاذب دچار خسارت شده باشد؛
• تجهیزات مکانیکی و برقی نیاز به تعمیر داشته باشند؛
• استفاده از ساختمان برای مدتی امکان‌پذیر نباشد؛
• هزینه و زمان تعمیرات قابل‌توجه باشد.

در چنین شرایطی، فقط پرسیدن اینکه «آیا ساختمان فروریخته است یا خیر؟» تصویر کاملی از عملکرد آن ارائه نمی‌دهد.

در طراحی تجویزی، سؤال اصلی این است:

«آیا سازه الزامات تعیین‌شده در آیین‌نامه را تأمین می‌کند؟»

اما در طراحی عملکردی سؤال گسترده‌تر می‌شود:

«ساختمان در برابر زلزله موردنظر چگونه رفتار خواهد کرد و پس از آن تا چه اندازه قابل استفاده خواهد بود؟»

همین تفاوت در نوع نگاه، طراحی عملکردی را از طراحی صرفاً ضابطه‌محور متمایز می‌کند.

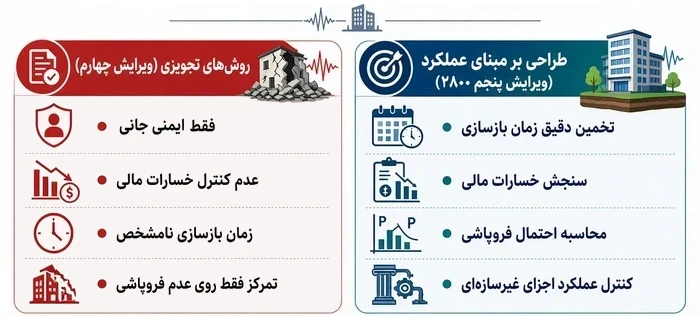

شکل 2- مقایسه طراحی ویرایش پنجم استاندارد 2800 با ویرایش چهارم

3. طراحی بر مبنای عملکرد چیست؟

طراحی بر مبنای عملکرد یا Performance-Based Design رویکردی است که در آن، علاوه بر رعایت ضوابط آیین‌نامه‌ای، اهداف عملکردی مورد انتظار ساختمان نیز بررسی می‌شوند.

در این روش، عملکرد ساختمان در برابر سطوح مختلف خطر و سناریوهای لرزه‌ای ارزیابی می‌شود تا مشخص شود سازه و اجزای آن چه رفتاری خواهند داشت.

در یک نگاه عملکردی، مهندس ممکن است بخواهد بداند:

• ساختمان در شدت‌های مختلف زلزله چه رفتاری دارد؟
• میزان آسیب سازه‌ای چقدر خواهد بود؟
• اجزای غیرسازه‌ای چه میزان خسارت می‌بینند؟
• احتمال خسارت شدید یا فروریزش چقدر است؟
• ساختمان پس از زلزله چه مدت از بهره‌برداری خارج خواهد بود؟
• هزینه و زمان تعمیرات چه میزان خواهد بود؟

بنابراین طراحی عملکردی فقط یک روش تحلیل نیست؛ بلکه رویکردی برای درک بهتر رفتار واقعی ساختمان است.

4. طراحی عملکردی چه اطلاعاتی را در اختیار مهندسان قرار می‌دهد؟

یکی از مهم‌ترین مزایای طراحی عملکردی این است که خروجی طراحی فقط به مقدار آرماتور، ابعاد مقاطع یا چند کنترل آیین‌نامه‌ای محدود نمی‌شود.

در یک ارزیابی عملکردی می‌توان اطلاعات بیشتری درباره رفتار ساختمان به دست آورد.

1.4. میزان آسیب سازه‌ای

با بررسی رفتار غیرخطی اعضا می‌توان ارزیابی کرد که سازه در سناریوی موردنظر چه میزان تغییرشکل و آسیب را تجربه خواهد کرد.

این موضوع می‌تواند به شناسایی نقاط حساس سازه کمک کند و در صورت نیاز، اصلاح طرح را امکان‌پذیر کند.

2.4. آسیب اجزای غیرسازه‌ای

عملکرد ساختمان فقط به تیر، ستون و دیوار برشی محدود نیست.

دیوارهای جداکننده، نما، سقف‌های کاذب، تجهیزات و سایر اجزای غیرسازه‌ای نیز ممکن است در زلزله دچار آسیب شوند.

در یک رویکرد عملکردی، بررسی این اجزا نیز اهمیت پیدا می‌کند.

3.4. قابلیت بازگشت به بهره‌برداری

برای برخی ساختمان‌ها، جلوگیری از فروریزش تنها هدف طراحی نیست.

در ساختمان‌هایی مانند بیمارستان‌ها، مراکز خدماتی یا ساختمان‌های مهم، مدت زمان بازگشت به بهره‌برداری نیز اهمیت زیادی دارد.

4.4. احتمال فروریزش و آسیب شدید

تحلیل‌های پیشرفته‌تر می‌توانند اطلاعات بیشتری درباره رفتار سازه در سطوح شدید زلزله ارائه دهند و به شناسایی نقاط ضعف احتمالی کمک کنند.

در نتیجه، طراحی عملکردی مهندس را از یک طراحی صرفاً مبتنی بر کنترل‌های معمول به سمت شناخت عمیق‌تر رفتار واقعی سازه هدایت می‌کند.

5. طراحی عملکردی در یک پروژه واقعی چگونه انجام می‌شود؟

طراحی عملکردی صرفاً انجام یک تحلیل غیرخطی نیست، بلکه فرآیندی شامل هدف‌گذاری، مدل‌سازی، تحلیل و ارزیابی نتایج است.

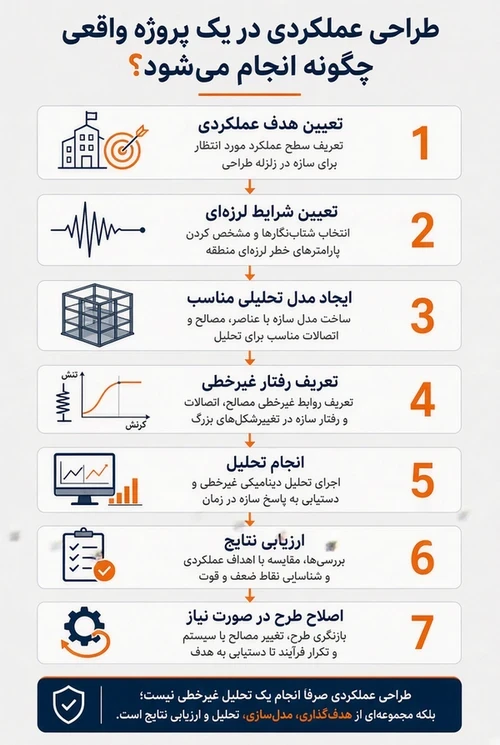

شکل 3 – مراحل طراحی عملکردی در یک پروژه واقعی

▪️مرحله اول: تعیین هدف عملکردی

ابتدا باید مشخص شود که ساختمان در برابر زلزله موردنظر چه عملکردی باید داشته باشد.

برای مثال، هدف عملکردی یک ساختمان معمولی می‌تواند با یک بیمارستان یا ساختمان حیاتی متفاوت باشد.

▪️مرحله دوم: تعیین شرایط لرزه‌ای

در این مرحله، شرایط لرزه‌ای و پارامترهای موردنیاز برای ارزیابی مشخص می‌شوند.

▪️مرحله سوم: ایجاد مدل تحلیلی مناسب

مدل باید بتواند رفتار اعضا و سیستم سازه‌ای را متناسب با هدف تحلیل نمایش دهد.

▪️مرحله چهارم: تعریف رفتار غیرخطی

در صورت نیاز، ویژگی‌های غیرخطی مصالح و اعضا در مدل تحلیلی تعریف می‌شوند.

▪️مرحله پنجم: انجام تحلیل

با توجه به روش انتخاب‌شده، تحلیل مناسب انجام می‌شود و پاسخ سازه به دست می‌آید.

روش‌هایی مانند تحلیل استاتیکی غیرخطی یا Pushover و تحلیل تاریخچه زمانی غیرخطی می‌توانند در این مرحله مطرح باشند.

▪️مرحله ششم: ارزیابی نتایج

نتایج تحلیل با اهداف عملکردی موردنظر مقایسه می‌شوند.

▪️مرحله هفتم: اصلاح طرح در صورت نیاز

اگر نتایج به اهداف تعیین‌شده نرسند، ممکن است نیاز باشد سیستم سازه‌ای، اعضا یا سایر پارامترهای طراحی اصلاح شوند و تحلیل مجدداً انجام شود.

بنابراین طراحی عملکردی را نباید به اجرای یک مدل نرم‌افزاری محدود کرد.

6. تأثیر ویرایش پنجم ۲۸۰۰ بر مهارت‌های موردنیاز طراحان سازه

یکی از مهم‌ترین ابعاد تأثیر ویرایش پنجم ۲۸۰۰ بر طراحی عملکردی سازه، تغییر در نوع مهارت‌هایی است که طراح باید به آن‌ها مسلط باشد.

با گسترش کاربرد روش‌های عملکردی، مهندس به توانایی‌هایی نیاز دارد که فراتر از کار با یک نرم‌افزار است.

نقطه شروع همچنان طراحی متعارف است.

مهندسی که قصد ورود به طراحی عملکردی را دارد، باید ابتدا در طراحی تجویزی توانمند باشد.

از جمله مهارت‌های مهم می‌توان به موارد زیر اشاره کرد:

• تسلط بر اصول طراحی لرزه‌ای
• طراحی سازه‌های فولادی و بتنی
• شناخت رفتار سازه
• آشنایی با دینامیک سازه
• شناخت رفتار غیرخطی مصالح و اعضا
• مدل‌سازی مناسب
• تفسیر نتایج تحلیل
• شناخت مسائل مربوط به پی، ژئوتکنیک و دیتیل‌های اجرایی

در پروژه واقعی، طراح فقط با مدل تحلیلی سروکار ندارد. شرایط اجرایی، نقشه‌ها، دیتیل‌ها و ارتباط مدل با واقعیت پروژه نیز اهمیت دارند.

به همین دلیل، طراحی عملکردی را نمی‌توان به یادگیری چند دستور نرم‌افزاری محدود کرد.

1.6. آینده طراحی سازه بعد از ویرایش پنجم ۲۸۰۰

با افزایش اهمیت روش‌های پیشرفته‌تر تحلیل، این سؤال مطرح می‌شود که نقش طراح سازه در سال‌های آینده چگونه تغییر خواهد کرد.

نرم‌افزار می‌تواند مدل را تحلیل کرده و خروجی‌های زیادی در اختیار مهندس قرار دهد؛ اما تشخیص اینکه مدل تا چه اندازه واقع‌بینانه است، فرضیات تحلیل مناسب هستند یا خیر و نتایج چه معنایی برای پروژه دارند، همچنان به دانش و قضاوت مهندسی وابسته است.

در ویدئوی زیر، بخشی از وبینار تخصصی ویرایش پنجم استاندارد ۲۸۰۰ را مشاهده می‌کنید که به آینده طراحی سازه و تغییر نقش مهندسان می‌پردازد.

7. چالش‌ها، فرصت‌ها و بازار کار طراحی عملکردی بعد از ویرایش پنجم ۲۸۰۰

تغییر رویکردهای طراحی در ویرایش پنجم استاندارد ۲۸۰۰، هم چالش‌هایی برای مهندسان سازه ایجاد می‌کند و هم فرصت‌هایی برای توسعه تخصص و حضور در پروژه‌های حرفه‌ای‌تر.

یکی از مهم‌ترین چالش‌ها، آشنایی با مفاهیم و ابزارهایی است که در طراحی و ارزیابی عملکردی مورد استفاده قرار می‌گیرند. از جمله مهارت‌هایی که برای طراحان سازه اهمیت بیشتری پیدا می‌کنند می‌توان به موارد زیر اشاره کرد:

• درک عمیق‌تر رفتار لرزه‌ای سازه
• مدل‌سازی دقیق‌تر
• شناخت رفتار غیرخطی مصالح و اعضا
• آشنایی با روش‌های تحلیل غیرخطی
• توانایی تفسیر نتایج تحلیل
• شناخت بهتر ارتباط بین نتایج تحلیل و عملکرد واقعی ساختمان

بنابراین، یادگیری نرم‌افزار به‌تنهایی کافی نیست؛ مهندس باید بتواند منطق پشت مدل و نتایج تحلیل را نیز درک کند.

در مقابل، همین تغییرات می‌تواند فرصت جدیدی برای توسعه تخصص مهندسان ایجاد کند. در بازاری که بخش قابل توجهی از خدمات مهندسی بر طراحی‌های متعارف متمرکز است، تسلط بر مفاهیم پیشرفته‌تر تحلیل و طراحی می‌تواند به مهندسان کمک کند تا در پروژه‌های تخصصی‌تر نقش مؤثرتری داشته باشند.

از طرف دیگر، کارفرمایان پروژه‌های خاص ممکن است تنها به این موضوع توجه نکنند که ساختمان «طبق آیین‌نامه طراحی شده است»، بلکه درباره عملکرد ساختمان، میزان آسیب و امکان بازگشت آن به بهره‌برداری نیز سؤال داشته باشند. در چنین شرایطی، مهندسی که علاوه بر طراحی متعارف، توانایی تحلیل و ارزیابی عملکرد سازه را داشته باشد، می‌تواند ارزش فنی بیشتری برای پروژه ایجاد کند.

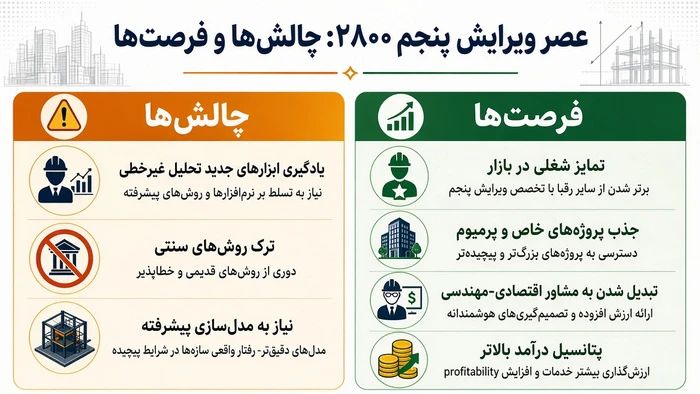

شکل 4 – فرصت ها و چالش ها با تغییرات ویرایش پنجم 2800

❓مهندسان چگونه باید خود را با تغییرات آینده و هوش مصنوعی تطبیق دهند؟

تغییر آیین‌نامه‌ها تنها یکی از تحولاتی است که مهندسان در طول مسیر حرفه‌ای خود با آن مواجه می‌شوند. یکی از مهم‌ترین نمونه‌های امروز، هوش مصنوعی یا AI است.

ابزارهای هوش مصنوعی می‌توانند بخشی از فعالیت‌های محاسباتی، تحلیل داده و فرآیندهای تکراری را ساده‌تر کنند؛ اما استفاده صحیح از آن‌ها همچنان به فردی نیاز دارد که مبانی مهندسی را بشناسد و بتواند درستی یا نادرستی نتایج را ارزیابی کند. در نتیجه، یکی از مهارت‌های مهم مهندس آینده، توانایی یادگیری مستمر و سازگاری با تغییر است.

در ویدئوی زیر، بخشی از وبینار تخصصی بررسی الزامات ویرایش پنجم استاندارد ۲۸۰۰ را مشاهده می‌کنید که به همین موضوع می‌پردازد.

در وبینار تخصصی بررسی الزامات ویرایش پنجم استاندارد ۲۸۰۰ موضوعات مرتبط با الزامات جدید آیین‌نامه، اصول ورود به تحلیل‌های غیرخطی و محاسبات عملکردی و چالش‌های پیش روی طراحان بررسی شده است. اگر موفق به حضور در زمان برگزاری وبینار نشده‌اید، می‌توانید ویدئوی وبینار را تهیه کرده و محتوای ارائه‌شده را مشاهده کنید.

وبینار بررسی الزامات ویرایش پنجم استاندارد ۲۸۰۰

8. برای ورود به حوزه طراحی عملکردی از کجا شروع کنیم؟

اگر تاکنون بیشتر با طراحی سازه کار کرده‌اید، ورود به حوزه طراحی عملکردی و مقاومسازی نباید به معنای کنار گذاشتن تمام دانش قبلی باشد.

برعکس، طراحی عملکردی بر پایه شناخت مناسب رفتار سازه، اصول تحلیل و طراحی لرزه‌ای شکل می‌گیرد.

برای شروع می‌توان مسیر یادگیری را به شکل زیر در نظر گرفت:

1. تسلط بر اصول طراحی لرزه‌ای
2. شناخت تغییرات و الزامات ویرایش پنجم استاندارد ۲۸۰۰
3. درک رفتار غیرخطی مصالح و اعضا
4. یادگیری اصول مدل‌سازی غیرخطی
5. آشنایی با تحلیل پوش اور
6. آشنایی با تحلیل تاریخچه زمانی غیرخطی
7. یادگیری نحوه تفسیر نتایج
8. تمرین روی پروژه‌های واقعی و سناریوهای مختلف

در واقع هدف این نیست که مهندس صرفاً چند ابزار جدید یاد بگیرد؛ بلکه باید بتواند رفتار سازه را بهتر بفهمد و نتایج تحلیل را به تصمیم مهندسی تبدیل کند.

جمع‌بندی

ویرایش پنجم استاندارد ۲۸۰۰ را نباید صرفاً مجموعه‌ای از تغییرات عددی و محاسباتی در نظر گرفت. این تغییرات می‌تواند نگاه مهندسان به طراحی لرزه‌ای و ارزیابی رفتار ساختمان را نیز تحت تأثیر قرار دهد.

در رویکرد طراحی تجویزی، تمرکز اصلی بر رعایت ضوابط مشخص طراحی است؛ اما طراحی بر مبنای عملکرد تلاش می‌کند تصویر دقیق‌تری از رفتار و عملکرد ساختمان در برابر زلزله ارائه دهد.

در این مسیر، مفاهیمی مانند مدل‌سازی غیرخطی، تحلیل پوش اور، تحلیل تاریخچه زمانی و ارزیابی عملکرد اهمیت بیشتری پیدا می‌کنند.

برای مهندسان سازه، این تغییرات هم یک چالش و هم یک فرصت است؛ چالش از این جهت که نیاز به یادگیری مفاهیم و ابزارهای جدید وجود دارد و فرصت از این جهت که تسلط بر این مهارت‌ها می‌تواند مسیر ورود به پروژه‌های تخصصی‌تر را هموار کند.

در نهایت، مهم‌ترین نکته این است که طراحی عملکردی را نباید صرفاً به عنوان یک نرم‌افزار یا یک نوع تحلیل جدید دید. هدف اصلی، شناخت بهتر رفتار واقعی ساختمان و ارتباط دادن نتایج تحلیل با عملکرد مورد انتظار آن است.

پرسش و پاسخ

منابع

1. کتابخانه آنلاین عمران
2. ویرایش چهارم استاندارد 2800
3. ویرایش پنجم استاندارد 2800
