پیش تنیدگی – قسمت دوم

قسمت اول پیش تنیدگی

روش های پیش تنیدگی

پیش تنیدگی

پیش تنیدگی

اعمال نیروهای پیش تنیدگی به دو روش پیش کشیده یا پس کشیده صورت می گیرد. بدین معنی که عملیات کشش کابل ها می تواند پیش از بتن ریزی یا پس از بتن ریزی انجام شود.

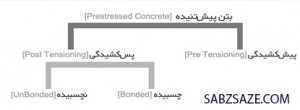

انواع روش های پیش تنیدگی

نیروهای پیش‌تنیدگی به دو روش پیش‌کشیده یا پس‌کشیده میباشد. بدین معنی که عملیات کشش کابل‌ها می‌تواند پیش از بتن‌ریزی یا پس از بتن‌ریزی انجام شود.

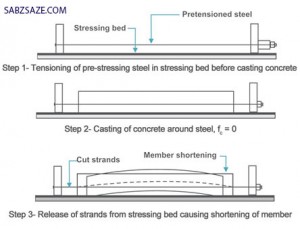

پیش تنیدگی به روش پیش کشیده

در روش پیش کشیده ابتدا کابل ها روی بسترهای پیش ساخته در حد فاصل دو انتها کشیده می شوند. بعد از بتن ریزی و کسب مقاومت لازم, با بریدن آنها, نیروی کششی موجود به صورت فشاری به بتن منتقل می گردد.
این روش در کارگاه ها یا کارخانه های تولید قطعات بتنی مورد استفاده است و معمولاً محصولات تولید شده به صورت پیش ساخته می باشند و در ساخت قطعات چیش ساخته به کار میروند.

clip_image012

پیش تنیدگی به روش پس کشیده

– در روش پس کشیده کابل‌ها (که داخل غلاف‌های محافظ هستند) در قالب قرار می‌گیرند. سپس عملیات بتن‌ریزی انجام شده و پس از رسیدن بتن به مقاومت فشاری لازم،کابل ها کشیده و توسط مهار بند مهار می‌شوند. از این روش هم در ساخت قطعات پیش‌ساخته استفاده می‌شود و هم امکان اجرای آن به‌صورت درجا و در محل وجود دارد. کابل‌ها داخل قطعات پس‌کشیده به دو صورت چسبیده به غلاف و یا نچسبیده قرار می‌گیرند.
برای محافظت کابل ها در برابر زنگ زدگی،از دوغاب سیمان(گروت) پس از کشش استفاده میشود.

افت در اعضای پیش تنیده پس کشیده

-افت نیروی پس کشیدگی به جهت اصطکاک بین کابل و غلاف
-افت به دلیل لغزش مهار انتهایی و فرورفتن گوه گیرداری
-افت به جهت شل شدگی فولاد-کهولت کرنش
-جمع شدگی بتن و انقباض آن

ویژگی های سیستم پیش تنیده پس کشیده

-امکان ایجاد دهانه های بزرگ و وجود ستون های کمتر
-کاهش ضخامت سقف
-قابلیت استفاده در پلان های نامنظم و منحنی شکل
-امکان ایجاد بازشو های بزرگ در سقف
-مقاومت سازه ای بالاتر و در نتیجه ایمنی بالاتر سقف در زلزله
-کاهش ارتعاشات ناشی از بارهای ضربه ای و دینامیکی
-امکان ستون گذاری نا منظم
-امکان حذف تیرها و اجرای کنسول های بلندتر
-از نظر اقتصادی گران

پیش تنیدگی

پیش تنیدگی

سیستم چسبیده (Bonded )

در این روش چند کابل داخل یک غلاف فلزی قرار می گیرند و معمولاً همگی به یک مهار انتهایی ختم می شوند. مجموعه این غلاف ها در محل های مناسب روی قالب نصب شده و پس از بتن ریزی و کسب مقاومت فشاری مورد نیاز, کشیده می شوند. منظور از چسبنده بودن، تماس کابل با بتن از طریق گروت ریزی در داکت که کابل در آن محصور شده است، می باشد.
آج های روی جداره غلاف نیز طوری طراحی شده اند تا درگیری مناسبی با بتن ایجاد کنند. بدین ترتیب بین کابل و بتن پیوند (Bond ) قابل قبولی ایجاد  می گردد.
روش چسبیده بیشتر در مواردی استفاده می شود که نیاز به نیروی زیادی برای پیش تنیده کردن اعضا وجود داشته باشد.

کاربرد های سیستم چسبیده

پل های پیش تنیده
تیرهای پیش تنیده برای دهانه های بزرگ
صفحات انتقال بار (Transfer Plate)
فونداسیون های پیش تنیده

سیستم نچسبیده (UnBonded)

نیروی فشاری از طریق مهارهای انتهایی به بتن منتقل شده و کابل فولادی تماسی با بتن بواسطه پوشش پلی اتیلن ندارد.برخلاف روش چسبیده, در این سیستم هر کابل داخل یک غلاف پلاستیکی قرار دارد و  به طور مستقیم توسط یک مهار نگه داشته می شود. از آنجایی که نیازی به تأمین چسبندگی بین کابل و بتن وجود ندارد, عملیات تزریق گروت در این سیستم حذف می شود. روش نچسبیده بیشتر در مواردی استفاده می شود که اجزای بتنی دارای ضخامت کمی هستند و کارگذاری مهارهای انتهایی بزرگتر که برای مهار  چند رشته کابل استفاده می شوند, امکان پذیر نباشد.

کاربرد های سیستم نچسبیده

دال های ساختمانی
دال های روی زمین (Slab on Ground)

مقایسه سیستم چسبیده و نچسبیده

سیستم چسبیده

مقاومت خمشی بالاتری در حالت حدی نهایی فراهم می کند
بعد از گروت ریزی به انکورج بستگی ندارد
مانع گسترش ترک می شود
مستقل بودن نیروی پیش تنیدگی از مهار انتهایی بعد از تزریق گروت
میانگین مصرف کابل:۴٫۵ کیلوگرم در هر متر مربع سقف
میانگین مصرف آرماتور:۹کیلوگرم در هر متر مربع سقف

سیستم نچسبیده

بازوی لنگر بزرگتری فراهم می کند
تلفات اصطکاکی را کاهش می دهد
کابل گذاری را آسان می کند
نیاز به تزریق گروت ندارد
سرعت اجرای بالاتری دارد
معمولاً ارزانتر است
امکان ایجاد خروج از مرکزیت بیشتر برای کابل ها
میانگین مصرف کابل:۳٫۷۵ کیلوگرم در هر متر مربع سقف
میانگین مصرف آرماتور:۶کیلوگرم در هر متر مربع سقف

روش اجرای سقف پیش تنیده به روش غیر چسبنده

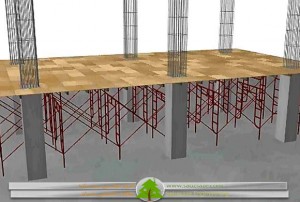

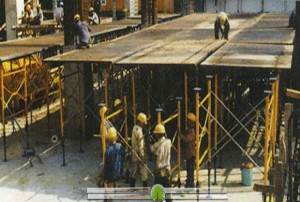

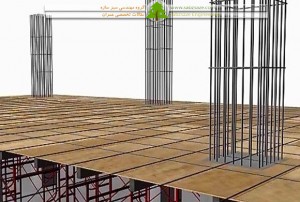

قالب بندی سقف

قالب بندی سقف

قالب بندی سقف

قالب بندی سقف

جاگذاری آرماتورهای پایینی دال

جاگذاری آرماتورهای پایینی دال

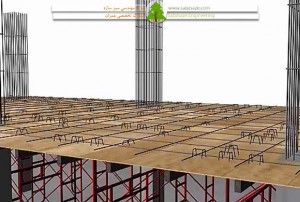

جاگذاری اسپیسرها

جاگذاری اسپیسرها

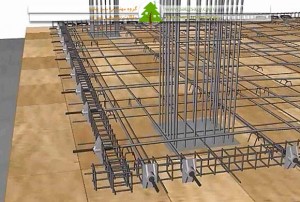

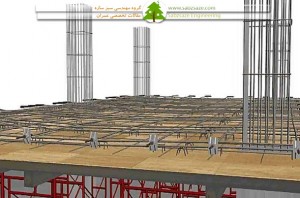

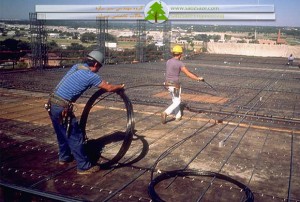

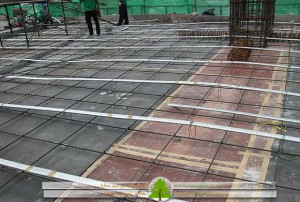

جاگذاری تاندونها (کابلها)

جاگذاری تاندونها (کابلها)

جاگذاری تاندونها (کابلها)

جاگذاری تاندونها (کابلها)

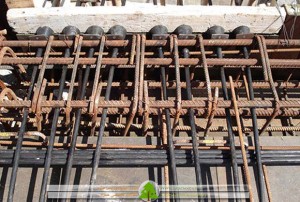

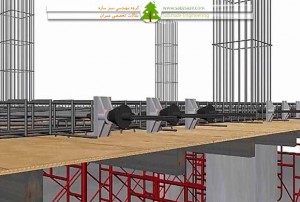

جاگذاری آرماتورهای مهاری انکورج

جاگذاری آرماتورهای مهاری انکورج

جاگذاری آرماتورهای مهاری انکورج

جاگذاری آرماتورهای مهاری انکورج

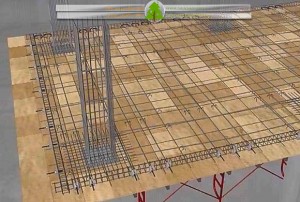

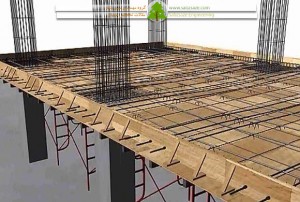

 جاگذاری آرماتورهای بالایی دال

جاگذاری آرماتورهای بالایی دال

 جاگذاری Pocket Former ها

جاگذاری Pocket Former ها

قالب بندی و فیکس کردن دیواره های سقف

قالب بندی و فیکس کردن دیواره های سقف

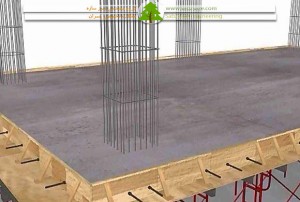

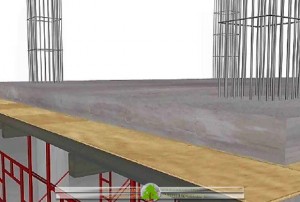

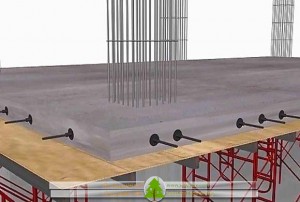

بتن ریزی سقف

بتن ریزی سقف

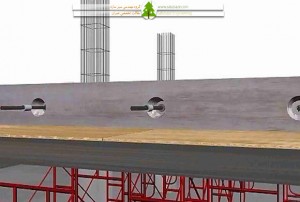

برچیدن قالب بندی دیواره های سقف

برچیدن قالب بندی دیواره های سقف

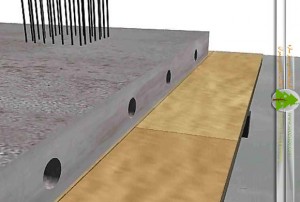

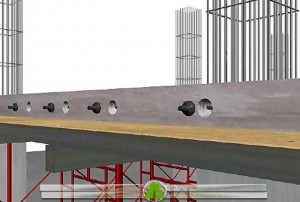

 برچیدن Pocket Former ها

برچیدن Pocket Former ها

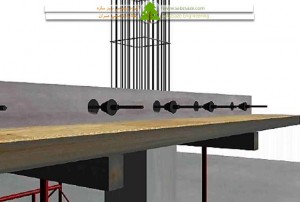

جاگذاری گوه ها

جاگذاری گوه ها

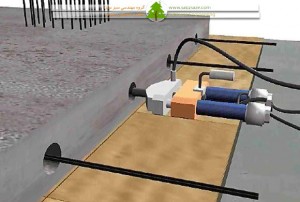

کشش کابل ها

کشش کابل ها

برش انتهای کابل ها

برش انتهای کابل ها

جاگذاری کلاهک ها

جاگذاری کلاهک ها



پر کردن حفره ها با ملات سیمان

پر کردن حفره ها با ملات سیمان

مراحل اجرای سقف پس کشیده به روش چسبنده

مراحل اجرایی در این روش مشابه روش غیر چسبنده میباشد.با این تفاوت که پس از مرحله آخر روش غیر چسبنده،گروت ریزی صورت میگیرد.

گروت ریزی

گروت ریزی



گروت ریزی

گروت ریزی
