مراحل اجرای ستون

ستونها اعضای فشاری هستند که جهت انتقال بار ساختمان به زمین مورد استفاده قرار می گیرند. مهمترین اجزاء یک ساختمان بتنی ستون های آن می باشند . به یقین ، دقت در اجرای صحیح جزئیات ستون از جمله آرماتور بندی ، قالب بندی و بتن ریزی، اثر بسزایی در استحکام کل ساختمان در موقع بروز زلزله دارد . در ادامه ، مراحل صحیح اجرای ستون ، به صورت گام به گام و مصور توضیح داده شده است . امید داریم مهندسان و پیمانکارن به این نکته دقت کنند که  عدم دقت در اجرای صحیح جزئیات ستون  منجر به کاهش شدید مقاومت کل ساختمان در برابر بارهای ثقلی و زلزله می شود .

گام نخست: آماده سازی ریشه ها

قبل از آرماتوربندی ستون می بایست میلگردهای انتظار را از هر نوع آلودگی پاک نمود . پاکیزگی میلگردها  شامل آلودگی به انواع روغن ها و همچنین بتن های پاشیده شده در هنگام بتن ریزی  شالوده یا  طبقه نیز می شود .

گام دوم: آرماتور بندی ستون

باتوجه به مندرجات نقشه ها ، میلگردهای اصلی را کنار یکدیگر قرار داده و توسط خاموتها آنها را در فواصل مشخص به یکدیگر می بندیم . برای این کار دو عدد خرک روی زمین و با فاصله از هم قرار داده تا سر و ته میلگردهای اصلی روی آن قرار گیرد و بتوان خاموتها را دور آن رد کرده و پس از تقسیم بندی فاصله خاموتها آنها را ببندیم.
خاموتها به طور کلی در ابتدا و انتهای ستون با گامهای کوچکتر و در میانه ستون با گامهای بزرگ تر بسته می شوند . اجرای صحیح خاموتها این اجازه را به ستون می دهد که قبل از فرو ریختن ساختمان در زلزله های شدید ، تغییر شکل داده و فرصت فرار را به ساکنین ساختمان بدهد . نکته مهم این که قبل از بستن میلگردها ، ابتدا می بایست از محل طول وصله ( در بخش ریشه ، در مورد طول وصله توضیح داده شده است ) ، میلگردهای طولی را خم کنیم تا دو میلگرد طولی یا اصلی بالا و پایین دقیقا در راستای یکدیگر واقع شوند.

IMAG02731

ستون

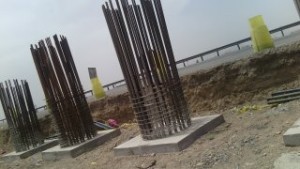

۱۳۸۸۵۵۶۶۴۹۴۹۷

آرماتور بندی ستون

گام سوم: استقرار سبد آرماتور

ستون بافته شده را به صورت قائم در جای خود نگه داشته و میلگردهای طولی را با سیم به میلگردهای ریشه می بندیم. در مواردی که ستون بافته شده سنگین باشد ، بلند کردن و جا دادن میلگردها توسط جرثقیل انجام می شود.

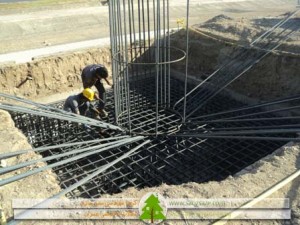

DSC01085

استقرار سبد آرماتور

گام چهارم: قالب بندی

در این مرحله نوبت به قالب بندی ستونها می رسد . با توجه به آسیب پذیر بودن  آرماتورها در برابر رطوبت ، همچنین کاهش مقاومت آرماتورها در صورت وقوع آتش سوزی و گرم شدن بیش از حد  ، لازم است میلگردها توسط لایه ایی از بتن پوشیده شود .

ضخامت لایه پوششی باید به حدی باشد که آرماتور را در برابر عوامل ذکر شده محافظت نماید .  برای اطمینان از پوشش مناسب میلگردها ، در فواصل  مناسب  بروی خاموتها ، نگهدارنده ( Spacer )  می بندیم تا پس از بستن قالبها میلگردها بدون این که به بدنه قالب بچسبند، درست در وسط قالب جای گیرند و ضخامت مناسب لایه پوششی رعایت گردد .

ستونها وزن طبقات بالای خود را تحمل می کنند . در صورت انحراف ستون از حال شاقول حتی به مقدار جزئی ، فشار اضافی به ستون وارد می آید و ظرفیت طاقت آنرا کم می کند  از اینرو با دقت بالایی قالب بسته شده را شاقول کرده و با مهار بندی های جانبی از جابه جایی یا کج شدن ستون در هنگام بتن ریزی یا سفت شدن بتن جلوگیری می کنیم.

برای به دست آمدن سطح صاف و زیبا لازم است پیش از بستن قالب ها از صاف بودن موضعی و کلی سطوح داخلی قالب و همچنین از تمیز بودن آنها اطمینان حاصل نماییم . برای مراقبت از چسبیدن بتن به قالب علاوه بر آغشته کردن سطوح داخلی با روغن سیاه، در گوشه های ستون از پخ ۴۵ درجه با اندازه ۲۵*۲۵ میلیمتر به شکل زیر استفاده می کنیم.

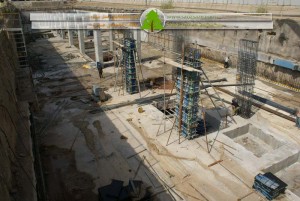

SONY DSC

قالب بندی

گام پنجم: بتن ریزی

پس از استقرار و محکم کردن میلگردهای بافته شده و تکمیل قالب بندی، بتن ریزی آغاز می گردد. به طور کلی بنا بر توصیه آئین نامه ارتفاع بتن ریزی نباید بیش از ۹/۰ الی ۲/۱ متر باشد چرا که ریختن بتن از ارتفاع زیاد منجر به جدا شدن دانه ها خواهد شد. معمولا بتن ریزی ستون در روش بتن ریزی دستی ، در ۲ یا ۳ مرحله انجام می شود. اگر بتن در چند مرحله ریخته و متراکم می گردد باید دقت نمود فاصله زمانی مراحل بتن ریزی را محدود نمود تا بتن قبلی حالت خمیری داشته باشد و اتصال کامل بین لایه های مختلف بتن ریزی به وجود آید.
در ستونهای بلند جهت جلوگیری از آب انداختن زیاد بتن از بتن سفت ( بتن با اسلامپ کم ) استفاده گردد.
برای پیشگیری از ضعف بتن بالایی ستون به خاطر آب انداختن بتن بهتر است ارتفاع قالب را حدود ۵/۲ سانتی متر بلند تر گرفت و پس از باز کردن قالبها مقدار اضافی را تراشید و تمیز کنیم.
سرستون، ماهیچه و براکت ( کوربل ) می بایست حتما با ستون به صورت همزمان و یکپارچه بتن ریزی شود.
از نکات مهم دیگر این که پس از اتمام عملیات بتن ریزی و متراکم ساختن آن و در لحظه سفت شدن بتن به هیچ وجه ضربه یا نیرویی به میلگردهای ریشه باقیمانده از بالای قالب وارد نگردد که موجب جدا شدن میلگرد از بتن محصور کننده آن خواهد شد.

ستونهایی که تیر پله در آنها اجرا می شود باید در ارتفاع مورد نظر آرماتور هایی را به صورت کاملا مفصلی و به صورت ریشه در آن قرار داد که بعد از بتن ریزی ستون آرماتورهای ریشه تیر پله  در حالت نهایی قرار می گیرند .
بعد از اتمام بتن ریزی برای باز کردن قالب ها باید تا زمانی که بتن به حد لازم سفت شده باشد صبر کرد . بعد از باز کردن قالبها ، برای ادامه و تکمیل روند هیدراتاسیون لازم است ستونها را با گونی یا پاریه کفنی مرطوب پوشاند .

بعد از اجرای ستون ، نوبت به اجرای تیرها ، سقف و پله ها می رسد . در ساختمانهای بتنی مرحله اجرای سقف اختصارا به جای اجرای تیر و سقف و پله به کار برده می شود . علت این امر ، همزمانی عملیات اجرایی این ۳ قسمت با یکدیگر است . قالب بندی و شمع بندی ، آرماتور بندی و بتن ریزی  تیرها ، سقف و پله ها همزمان انجام  می شوند و نمی توان اجرای آنها  را به طور مجزا انجام دارد.

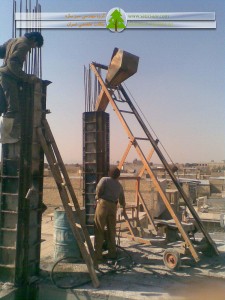

ناز۰۴۸

بتن ریزی
