مقاوم سازی با ژاکت فولادی و ژاکت بتنی

روش های رایج مقاوم سازی

۱- مقاوم سازی با اضافه نمودن دیوار برشی و یا بادبند
۲- مقاوم سازی با استفاده از الیاف FRP
۳- مقاوم سازی با استفاده از جداگرهای لرزه ای
۴- مقاوم سازی با استفاده از دمپر
۵- مقاوم سازی با استفاده از ژاکت های فلزی و بتنی
۶- مقاوم سازه با استفاده از بادبند های کمانش تاب
۷- مقاوم سازه با استفاده از جرم های پاندولی

مقاوم سازی با استفاده از ژاکت فولادی و بتنی

تقویت اعضا و اجزای بتنی با استفاده از روکش یا ژاکت فولادی و بتنی افزایش مقاومت فشاری، برشی و همچین تامین محصور شدگی جهت افزایش شکل پذیری یا پیوستگی بتن و آرماتور را سبب می شود. با این روش می توان مقاومت برشی، فشاری و محصور شدگی ستون ها، دیوارها، دال ها و تیرها را تامین کرد و بدین ترتیب ظرفیت باربری آن ها در مقابل بارهای جانبی زلزله و قائم افزایش می یابد.

مقاوم سازی با استفاده از ژاکت فولادی (استیل جکت):

مقاوم سازی با ژاکت فلزی

مقاوم سازی با ژاکت فلزی

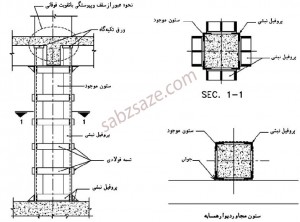

ژاکت فلزی یکی از روش های مقاوم سازی ساختمان های بتنی می باشد که ضمن افزایش مقاومت و شکل پذیری سازه، تاثیر قابل توجهی در وزن ساختمان ندارد. در این روش مقطع تیر و ستون در محل های آسیب پذیرشان با استفاده از ورق های فولادی تقویت می گردند. ورق های فولادی توسط بولت به عضو مربوطه متصل می گردند.

مقاوم سازی با ژاکت فلزی

مقاوم سازی با ژاکت فلزی

کاربرد این روش در موارد زیر است:

    1. محصورکردن بتن
    2. افزایش مقاومت برشی
    3. افزایش مقاومت خمشی
    4. افزایش مقاومت فشاری
    5. افزایش سختی جانبی (کم)
مقاوم سازی با ژاکت فلزی

مقاوم سازی با ژاکت فلزی

مقاوم سازی با ژاکت فلزی بر حسب مورد می تواند بصورت دور پیچ، نواریv و یا موضعی باشد.
در مواردی که اتصال تیرها و ستون های ساختمان بتنی ضوابط شکل پذیری از جمله فاصله بین خاموت ها را رعایت نمی نمایند ورق های فلزی پیرامون تیر و ستون قرار گرفته و با جوشکاری به یکدیگر متصل می گردند. همچنین این ورق ها باید با بولت به تیر ها و ستون ها وصل گردند تا بتوانند در تحمل لنگر های خمشی و نیرو های برشی ایجاد شده در اتصال مشارکت نمایند. ورق های فلزی پیرامون، علاوه بر ایجاد محصور شدگی در محل اتصال تیرها و ستون ها خردشدگی بتن را به تاخیر انداخته و باعث افزایش مقاومت فشاری آن می گردند.

این مطلب را از دست ندهید :  پیش تنیدگی – قسمت دوم

همچنین برای مقاوم سازی ستون های ضعیف سازه که فاقد آرماتور های عرضی و یا طولی کافی می باشند استفاده از ژاکت فلزی مرسوم است.

برای اینکار نیز مشابه قبل ورق های فلزی در اطراف ستون قرار گرفته و توسط بولت به ستون متصل می گردند. این ورق ها همچنین در بالا و پایین ستون با استفاده از چسب اپوکسی به تیر ها و فونداسیون متصل می گردند. استفاده از ژاکت فلزی برای مقاوم سازی ستون ها ضمن افزایش مقاومت برشی و خمشی ستون با ایجاد انحصار مقاومت فشاری بتن را نیز افزایش داده و همچنین از کمانش آرماتورهای طولی جلوگیری می نماید.

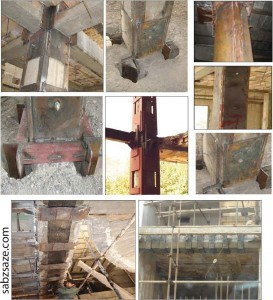

در مواردی که هدف مقاوم سازی تنها افزایش مقاومت برشی تیر و یا جبران کمبود خاموت در ستون ها برای جلوگیری از کمانش آرماتورهای طولی باشد، بجای ورق فلزی می توان از نوارهای فلزی پیرامونی استفاده نمود. در شکل زیر مشاهده می گردد که برای ایجاد محصور شدگی بتن و در نتیجه افزایش مقاومت فشاری ستون از نوارهای فلزی استفاده شده است.

moghavem9
همچنین در شکل مشاهده می گردد که برای انتقال نیروی مهاربند فوقانی به مهاربند تحتانی از نوارهای فلزی استفاده شده است.
برای آنکه نیروی برشی بتواند بین عضو بتنی و ورق فلزی منتقل گردد باید اتصال مناسب بین آن دو بر قرار گردد. روش مرسوم برای ایجاد این اتصال آنست که قبل از نصب ورق ها سوراخ هایی در عضو بتنی و ورق های فلزی ایجاد شده، سپس ورق ها بر روی عضو قرار گرفته و بولت ها داخل سوراخ نصب می گردند، سپس فضای باقی مانده داخل سوراخ توسط اپوکسی پر می گردد.

این مطلب را از دست ندهید :  ترکیب بار پی دلتا در ایتبس : آموزش مفهومی ساخت ترکیب بار + دانلود فیلم های رایگان

مزایای مقاوم سازی با استفاده از ژاکت فولادی (استیل جکت):

  1. امکان اصلاح اغلب مشکلات سازه ای در قابهای بتنی
  2. عدم نیاز به قالب بندی
  3. سرعت اجرای بیشتر نسبت به ژاکت بتنی
  4. گزینه مناسب برای محصور کردن بتن ستون ها
  5. عدم وجود مشکلات معماری
    مقاوم سازی با استفاده از ژاکت فولادی (steel-jacket)

    مقاوم سازی با استفاده از ژاکت فولادی



 معایب مقاوم سازی با استفاده از ژاکت فولادی (استیل جکت):

  1. نیاز به پوشش های ضد حریق در سازه های مهم و افزایش هزینه
  2. زمان زیاد اجرا و عملیات متعدد کاشت آرماتور و جوشکاری در صورت نیاز به افزایش مقاومت خمشی و برشی
  3. هزینه زیاد
  4. نیاز به حجم زیاد گروت و عملیات تزریق
  5. صعوبت بالا و یا عدم امکان اصلاح اتصالات در قاب هافلزی



مقاوم سازی به روش ژاکت بتنی :

در این روش با افزایش مقطع تیر و ستون از پوشش بتن مسلح اعضا تقویت می گردند. شکل زیر نمونه ای از اجرای این روش را به همراه جزییات معمول اجرایی آن نشان می دهد.

کاربرد این روش در موارد زیر است:

  1. محصورکردن بتن
  2. افزایش مقاومت برشی
  3. افزایش مقاومت خمشی
  4. افزایش سختی جانبی
  5. اصلاح اتصالات در قاب ها2ret

مزایای مقاوم سازی به روش ژاکت بتنی :

  1. امکان اصلاح همزمان کلیه مشکلات سختی و مقاومتی در قابهای بتنی
  2. اصلاح اتصالات در قابها
  3. امکان اصلاح باربری ثقلی ستونها
  4. سهولت ایجاد پیوستگی بین اعضا
  5. عدم نیاز به پوشش ضد حریق
  6. دخالت ناچیز در معماری

این روش معایبی نیز به همراه دارد که در ذیل به آنها اشاره شده است.

معایب مقاوم سازی به روش ژاکت بتنی :

  1. افزایش وزن قابل توجه در سازه
  2. افزایش ابعاد تیر و ستونها و کاهش فضای مفید
  3. زمان زیاد برای اجرای طرح
  4. هزینه نسبتا زیاد
  5. نیاز به قالب بندی و عملیات اجرایی متعدد
    مقاوم سازی به روش ژاکت بتنی

    مقاوم سازی به روش ژاکت بتنی
